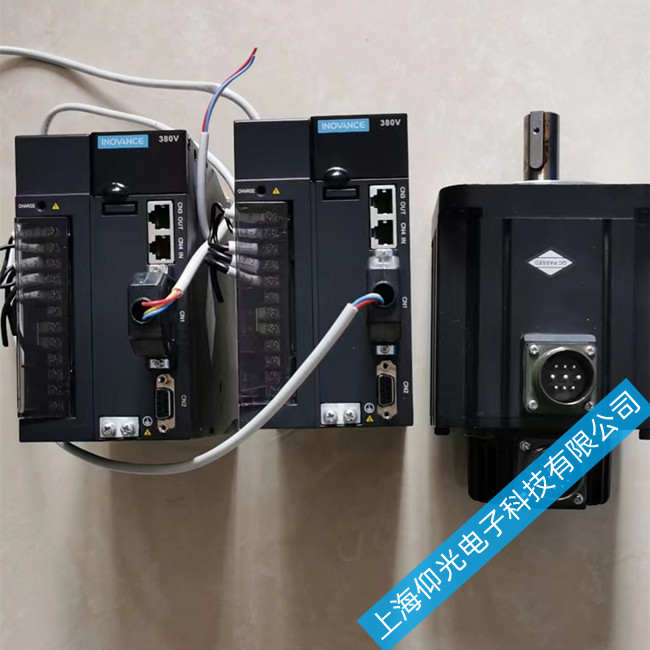

一、匯川伺服驅動器故障點識別
匯川 SV660、SV680 系列伺服 E136.1 故障，官方定義為編碼器 ROM 數據校驗失敗、編碼通訊中斷，驅動器上電自檢階段讀取電機內置編碼器存儲參數異常，直接鎖機報警、無法使能運行。故障分為兩類工況：新裝設備上電立刻報錯，多為配線、型號參數不匹配；設備運行數月后間歇報警，復位短暫恢復，多為線路老化、編碼器硬件損壞、電磁干擾。
故障集中三大核心點位：伺服 CN2 編碼器接口、拖鏈編碼器反饋線纜、伺服電機內置編碼器；少數情況驅動器內部編碼采樣電路、供電回路故障，空載斷開電機線纜依舊報 E136.1。維修時禁止頻繁上電復位，持續異常通訊會加重主板采樣芯片損壞。
二、故障根源拆解
編碼器線路與接頭接觸故障
機床拖鏈長期往復彎折，線纜內部細信號線暗斷、屏蔽層破損；兩端航空插頭針腳氧化、歪斜、壓接松動，5V 供電與數據通訊線接觸不穩，驅動器無法讀取編碼器內置 ROM 參數；使用非原廠非標線纜，線序錯位，開機直接觸發校驗報錯；現場油污、水汽滲入插頭，造成信號漏電干擾。
編碼器本體硬件損壞
電機長期高溫、震動，編碼器內部存儲芯片老化，ROM 內置極對數、編碼位數數據丟失錯亂；編碼器內部電路板焊點脫焊、供電穩壓元件損壞，數據傳輸中斷；電機進水受潮，碼盤與主板腐蝕，通訊波形失真，頻繁彈出 E136.1。
參數匹配與驅動器內部故障
驅動器電機型號參數設置錯誤，與伺服電機不匹配；供電電壓波動大，編碼器 5V 供電壓降超標；驅動器 CN2 接口焊盤脫焊、采樣芯片損壞，空載狀態下持續報警，判定驅動本體故障；變頻器、接觸器產生強電磁干擾，屏蔽接地失效引發間歇性故障。
三、分層維修實操方案
（一）外部線路快速排查（優先操作）
設備斷電靜置充分放電，拔下 CN2 編碼器插頭，清理針腳油污、氧化層，重新牢固插接。采用交叉互換法，將正常軸線纜替換故障軸，報警轉移則直接更換耐彎折屏蔽編碼器線；規范線纜敷設，減少拖鏈彎折角度，兩端屏蔽層單端接地，消除電磁干擾；萬用表測量線纜通斷，斷線、漏電直接更換成品線纜。
（二）電機與參數校正修復
核對伺服電機銘牌，重新設置驅動器電機型號參數，斷電保存后重啟；拆開電機編碼器后蓋，清理內部粉塵油污；若反復報錯，使用示波器檢測通訊波形，波形缺失、數據錯亂說明編碼器存儲芯片損壞，更換編碼器組件；新機調試務必完成靜態自整定，保證參數匹配。
（三）匯川伺服驅動器主板深度維修
斷開編碼器線纜空載仍報 E136.1，判定驅動內部故障。拆機檢查 CN2 接口焊盤，對脫焊點位補焊；測量主板 5V 編碼器供電，電壓偏低更換濾波電容；檢測編碼采樣芯片、通訊光耦，損壞后更換驅動主板；整機維修完成后，搭配完好電機空載試運行，無報警再上機帶載調試。
