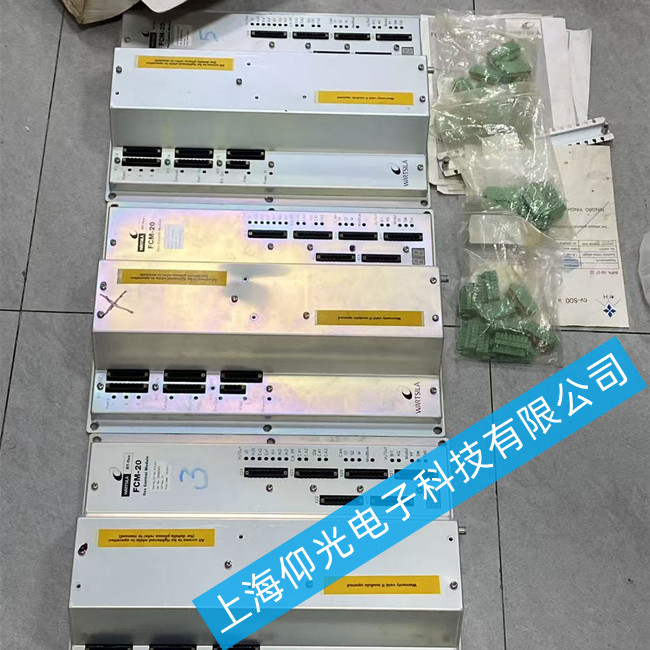

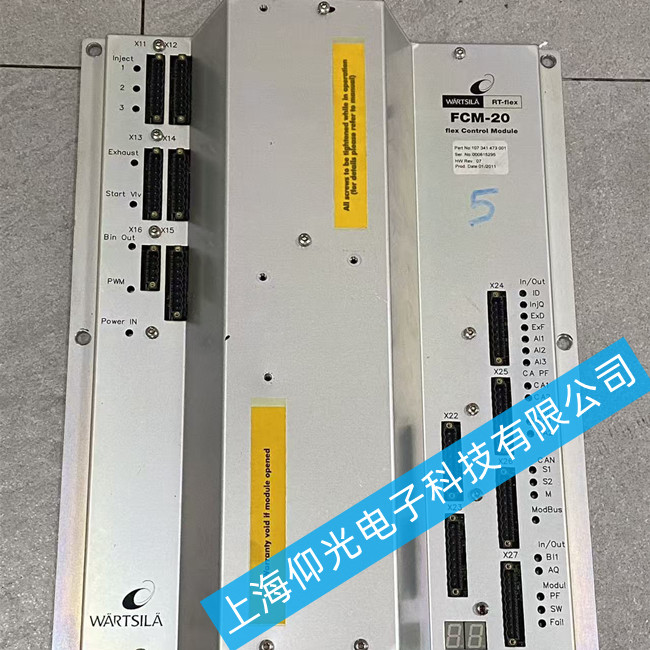

瓦錫蘭控制模塊FCM-20輸出電壓低故障維修方法
瓦錫蘭模塊輸出電壓低的常見原因
外部輸入電源異常
E90/E95 控制箱輸出的 24V DC 偏低（<21V）、紋波過大或供電電纜線徑不足造成壓降
輸入/輸出端子接觸不良
端子螺絲松動、插針氧化導致接觸電阻增大，實測負載端電壓被拉低
輸出負載過載或局部短路
FCM-20 某路 I/O 外接傳感器或接線短路，模塊進入限流保護使輸出電壓跌落
模塊內部電源元件老化
內部 DC/DC 開關電源濾波電容容量衰減(ESR↑)、PWM 控制芯片/基準源漂移、整流二極管正向壓降增大
反饋采樣電路故障
電壓反饋分壓電阻阻值偏移或光耦(如 PC817/TL431)性能劣化，導致穩壓回路誤判輸出電壓
預防與維護建議
定期（每航次或月度）檢查 E90/E95 控制箱 24V 電源輸出穩定性及端子緊固情況。
保持 FCM-20 模塊及插頭清潔干燥，避免油霧、冷凝水侵入導致觸點腐蝕。
備用 FCM-20 模塊建議提前寫入與本機一致的 WECS 軟件版本，縮短應急更換時的停機時間。
