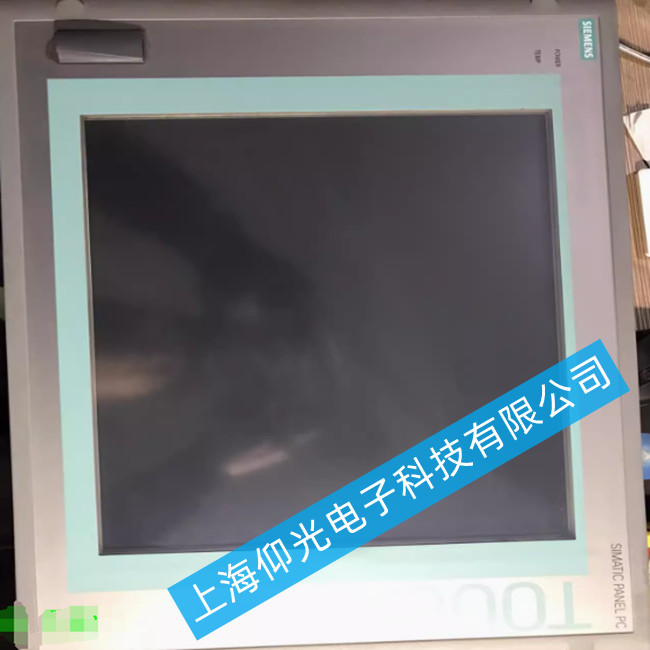

西門子 SIMATIC PANEL PC 工控屏維修方法
- 黑屏 / 無顯示、背光不亮
- 開機無反應、電源燈不亮
- 觸摸失靈、花屏 / 白屏
- 系統無法啟動、通訊中斷
- 按鍵 / 接口損壞
二、分步維修操作
1. 電源與開機故障排查
- 先檢查供電線路：確認電源適配器 / 直流供電是否正常，測量輸入電壓是否符合額定值（通常 24V DC）。
- 若電源燈不亮，拆開后蓋，檢查內部電源模塊、保險絲、濾波電容是否有鼓包、燒毀或斷路，更換損壞的電源部件。
- 若電源正常但屏幕不亮，檢查背光板 / 背光燈管，老化或損壞的背光組件需整體更換。
2. 顯示與觸摸故障處理
- 黑屏但有背光：檢查液晶屏驅動板和屏線，重新插拔屏線或更換故障驅動板；若屏幕本身?yè)p壞，需更換同型號液晶屏。
- 花屏 / 白屏：排查顯卡 / 北橋芯片虛焊，或重新刷入顯示固件；若為排線接觸不良，清潔并重新固定排線。
- 觸摸失靈：校準觸摸屏參數，若無效則更換觸摸玻璃 / 觸摸控制板，同時檢查觸摸接口線纜是否破損。
3. 系統與通訊故障修復
- 無法啟動系統：檢查硬盤 / 固態硬盤是否識別，備份數據后重裝系統或恢復出廠鏡像；若為存儲介質損壞，更換硬盤并重新部署程序。
- 通訊中斷：檢查網口 / 串口 / USB 接口是否物理?yè)p壞，測試網線 / 通訊線通斷；若為網卡芯片故障，更換網口模塊或主板相關電路。
- 程序丟失：從備份恢復工程文件，或重新下載 PLC / 上位機程序。
4. 拆機與裝機注意事項
- 維修前必須徹底斷電，避免靜電損壞芯片，建議佩戴防靜電手環。
- 拆機時記錄螺絲位置和線纜走向，避免裝回時出錯。
- 更換部件后，逐步通電測試，先測電源，再測顯示，最后測試功能與通訊。
- 清潔內部灰塵，重點清理散熱風扇和散熱片，避免過熱導致二次故障。
三、維修后測試
- 通電開機，確認電源燈、背光、屏幕顯示均正常。
- 測試觸摸功能、按鍵、各接口（網口、串口、USB）是否可用。
- 連接 PLC / 上位機，驗證通訊和程序運行是否穩定。
- 長時間烤機測試（≥2 小時），確認無黑屏、死機或報錯。
