貝加萊觸摸屏 5AP1130.156C.00 閃屏故障原因與維修方法

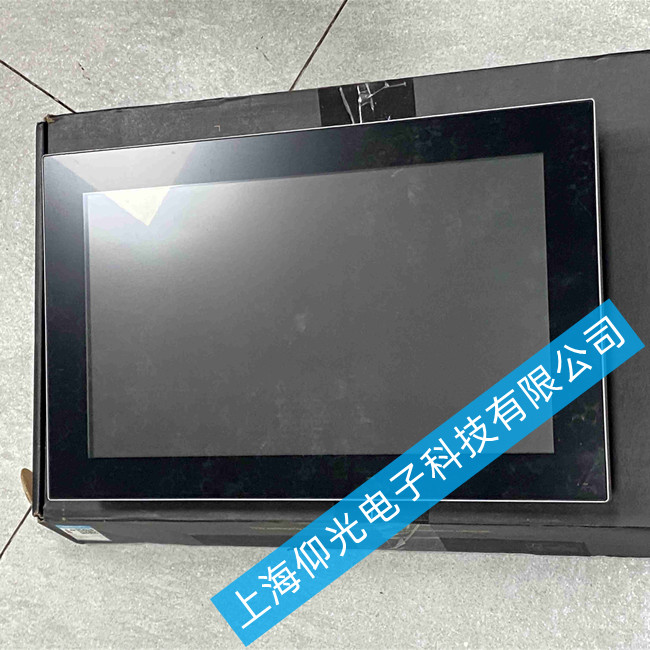

貝加萊（B&R）Automation Panel 5AP1130.156C.00 是工業現場常用的 15.6 英寸彩色觸摸屏人機界面。當設備出現屏幕頻繁閃爍、明暗交替或圖像抖動時，通常由供電異常、信號干擾、連接線接觸不良、背光/逆變器老化或固件問題引起。建議按"先外后內、先簡后難"的順序排查。
一、常見閃屏故障原因
外部 24VDC 供電電壓波動大（超出 ±5%）、電源端子虛接氧化、內部電源板濾波電容老化鼓包
電磁干擾
屏體或線纜靠近變頻器、大功率電機、接觸器等強干擾源；屏蔽層未良好接地
線纜/接口
LVDS 顯示排線或背光電纜松動、金手指氧化、屏線折損
背光系統
CCFL 背光管/高壓逆變器老化（老款）或 LED 背光驅動電路異常，導致周期性變暗閃爍
固件/配置
Automation Studio 項目配置與面板固件版本不兼容、刷新率設置異常
液晶屏本體
液晶面板長期老化、內部驅動 IC 虛焊（較少見，通常伴隨花屏/豎線）
二、分步排查與維修方法
⒈ 外部供電檢查（最常見）
用萬用表測量 Automation Panel 的 24VDC 輸入端電壓，正常應在 22.8～25.2V 范圍內，波動過大需檢查開關電源或加穩壓/濾波端子。
斷電后檢查電源端子是否松動、氧化，重新緊固并清理觸點。
如現場有多臺同型號面板，可用替換法換一臺正常使用的 24V 電源測試，確認是否為供電引起。
⒉ 排除電磁干擾
檢查屏體與信號線是否并行敷設在大功率電纜旁，強電與弱電信號線應分開走線（間距 >20cm）。
確認屏蔽電纜屏蔽層單端良好接地（接地電阻 <0.5Ω）。
臨時關閉附近變頻器/電機測試，若閃爍消失則需加裝磁環或金屬屏蔽罩。
⒊ 拆機檢查排線與背光電纜
操作前務必完全斷電并釋放殘余電荷！

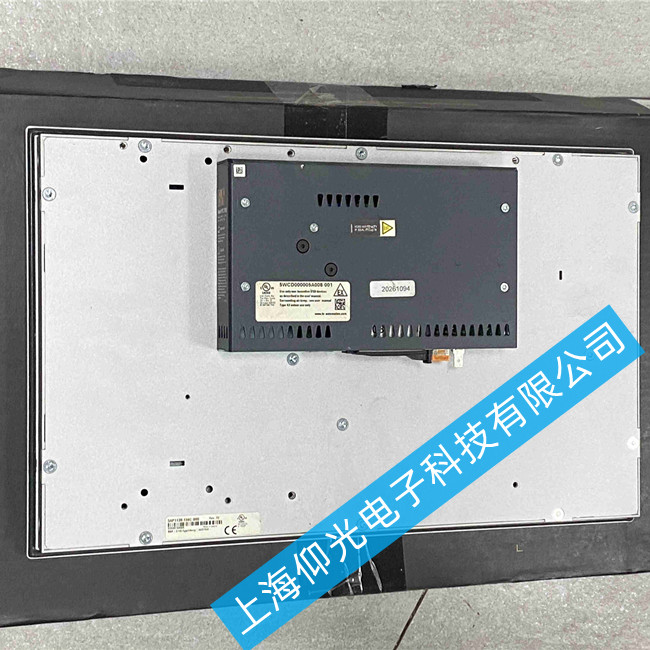

打開面板后蓋，找到 LVDS 顯示排線和背光供電電纜，拔出后觀察金手指有無氧化、燒痕。
用無水乙醇清潔接口，重新插拔并確認鎖扣扣緊。
若背光出現周期性明暗閃爍（暗室可見圖像但背光忽明忽暗），多為背光逆變器或 LED 驅動板老化，需更換對應背光組件或整塊顯示模組。
檢查顯示配置中刷新率是否被誤改，恢復默認推薦值（通常 60Hz）。
