一、安川驅動器F10電源異常故障點定位

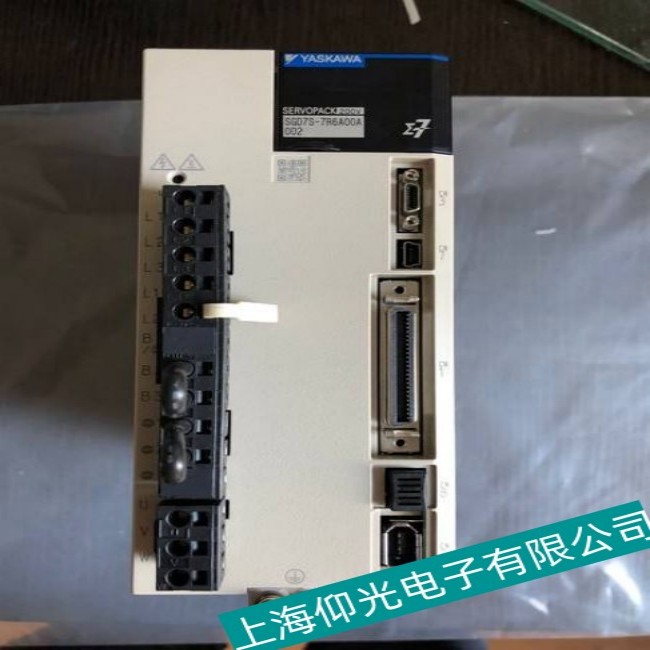

安川 Σ-5/Σ-7 系列伺服驅動器A.F10 報警，官方定義為主回路電源缺相 / 三相不平衡保護。驅動器檢測到 L1/L2/L3 三相輸入缺相、電壓失衡或單相供電參數不匹配，持續 1 秒以上即觸發保護。故障鎖定主回路接線、電源輸入、參數設置、驅動硬件四大核心區域。典型表現：上電即報，多為接線缺相或參數錯誤；運行中報警，多為電壓波動或接觸不良；重載時頻發，多為電源容量不足；復位無效，多為驅動內部電源電路損壞。該報警屬電源側硬故障保護，常見于新設備調試、電源改造、接線老化場景。
二、故障原因分析
主回路接線缺相或接觸不良（最常見）。L1/L2/L3 動力線漏接、斷線、端子松動；接線端子氧化、虛焊，接觸電阻過大；線纜磨損、破皮導致接地或相間短路；單相供電時未按規范接線，導致相位缺失。
電源輸入異常（高頻誘因）。三相電壓不平衡，偏差超 ±5%；輸入電壓波動大、諧波嚴重，母線電壓不穩；電源容量不足，重載時電壓驟降；單相 220V 供電卻誤接三相，或三相驅動器接入單相電源。
參數設置錯誤（易誤判）。三相驅動器（默認 Pn00B.2=0）接入單相 220V，未將 Pn00B.2 設為 1；電源電壓等級參數與實際不符；濾波、穩壓參數設置不當，抗干擾能力弱。
驅動器內部硬件故障（少數情況）。輸入整流橋、濾波電容老化劣化；電流 / 電壓檢測電路漂移、失效；電源板虛焊、斷線，供電回路異常；散熱不良導致元件高溫?fù)p壞。
環境干擾與工況惡劣（次要因素）。電柜內強干擾設備密集，電源諧波大；接地不良、共地環路，干擾檢測信號；線纜過長、線徑不足，壓降過大；頻繁啟停、正反轉，電源沖擊頻繁。
三、安川驅動器維修處理角度
檢修遵循先查接線后電源、先參數后硬件、先外后內、替換驗證原則，快速根治電源缺相故障。
第一步斷電查接線，排除缺相隱患。斷電放電后，檢查 L1/L2/L3 接線完整無漏接、斷線；緊固端子，清理氧化層，確保接觸良好；測量三相線纜通斷，無接地、短路；單相供電時，按手冊規范接線，避免相位缺失。
第二步測電源電壓，穩定輸入質量。上電測量三相輸入電壓，平衡穩定在額定 ±10% 內；單相 220V 供電時，確認電壓正常、無波動；加裝電抗器、濾波器，抑制諧波與干擾；電源容量不足時，更換更大容量電源或變壓器。
第三步核對參數設置，匹配供電模式。進入?yún)?shù)界面，檢查 Pn00B.2：三相供電設為 0，單相 220V 供電設為 1；核對電源電壓等級參數，與實際一致；恢復參數默認值，優化濾波、穩壓參數；參數修改后斷電重啟生效。
第四步檢測驅動硬件，修復內部故障。檢查驅動輸入端子無燒痕、變形；測量整流橋、濾波電容、檢測電路正常；虛焊處補焊，老化元件更換；替換同型號正常驅動器，驗證原驅動是否損壞，必要時送修。
第五步優化抗干擾與工況，長效穩運行。電柜強弱電分區，動力線遠離干擾源；設備可靠接地，接地電阻≤4Ω；縮短接線長度、加大線徑，減少壓降；避免頻繁啟停、正反轉，降低電源沖擊。
第六步日常維護預防，減少故障復發。定期檢查接線端子、線纜，防止老化松動；每季度測量電源電壓，確保穩定；定期除塵散熱，避免高溫?fù)p壞元件；備份參數，便于快速恢復。
維修完成后，設備連續空載、負載運行各 1 小時，無 A.F10 報警，三相電壓平衡、電流穩定，即可投入生產。
結語
安川驅動器維修F10 報警本質是主回路電源缺相或三相失衡，核心誘因集中在接線缺相、電源不穩、參數錯誤、硬件損壞。處理關鍵在于排查接線、穩定電源、核對參數、修復硬件、優化工況，并落實日常維護，可徹底解決故障，保障伺服系統穩定高效運行。
