JRC操作顯示屏維修JLR-7700MKII花屏故障維修方法

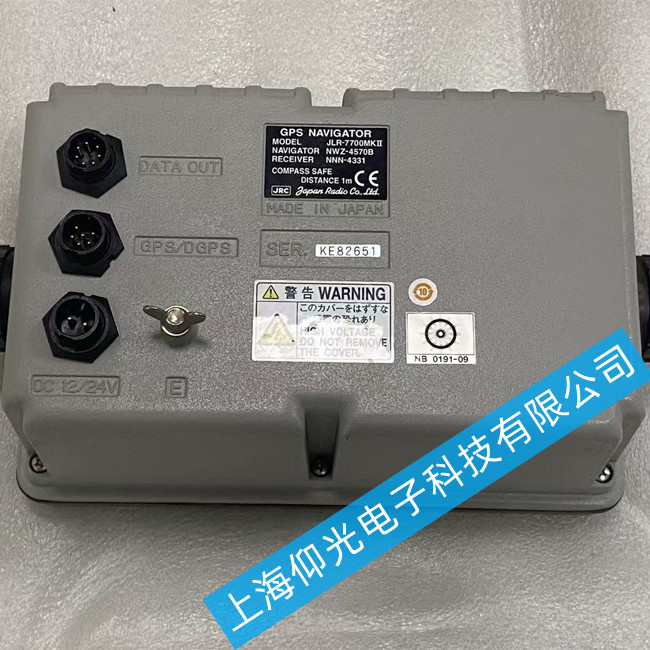

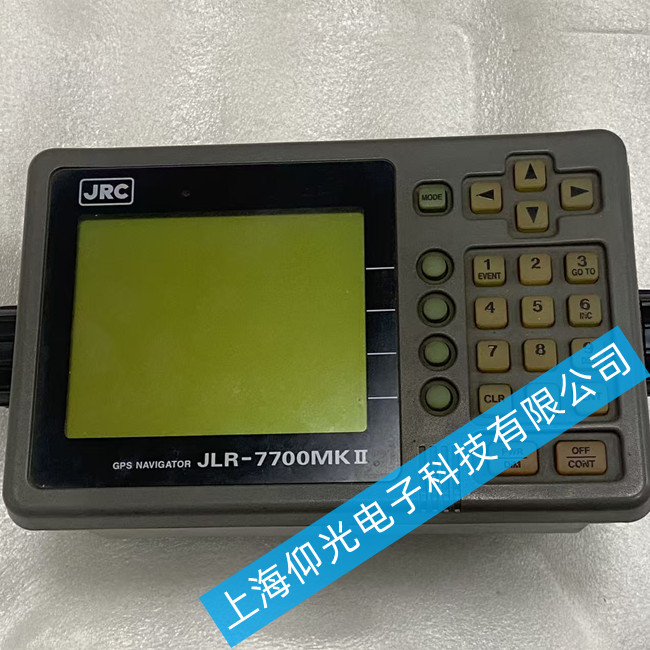

JRC JLR-7700MKII是船用雷達操作顯示屏，花屏故障可按從簡到繁的步驟排查維修，具體方案如下：
一、基礎排查（優先操作，無需拆機）
強制重啟復位
完全切斷設備總電源，靜置5分鐘讓電容完全放電后重新通電，可解決臨時系統程序卡死導致的偶發花屏，重啟后觀察花屏是否消失。
檢查供電與接線
測量顯示屏供電電壓，確認電壓穩定在額定范圍（一般為DC 24V）；斷電后重新插拔顯示接口排線，清理排線引腳氧化，排除接線松動、接觸不良導致的花屏。
二、核心故障定位維修
背光驅動板/電源板故障（最高發）
該型號長期在船載高濕環境下運行，電容易鼓包老化，導致供電紋波過大引發花屏：檢查電源板電容，更換鼓包漏液電容，修復異常輸出電壓即可解決。
主板LVDS信號輸出故障
主控板和液晶屏之間的LVDS信號傳輸異常，會導致畫面花屏錯亂：補焊主板LVDS接口虛焊引腳，更換損壞的信號處理芯片即可修復。
液晶屏本身故障
液晶屏T-CON時序板損壞或液晶面板老化，會導致固定區域花屏：更換對應型號的T-CON板，若面板本身損壞則更換原裝液晶屏即可。
程序/固件故障
船載設備偶爾會出現程序丟包跑飛，重新刷寫原廠JLR-7700MKII固件即可解決花屏問題。
三、維修后驗證
修復后通電測試雷達的顯示功能，確認量程切換、目標標繪、菜單操作均顯示正常，無花屏閃爍即可交付使用。
