一、松下驅動器Err21.0編碼器故障點定位

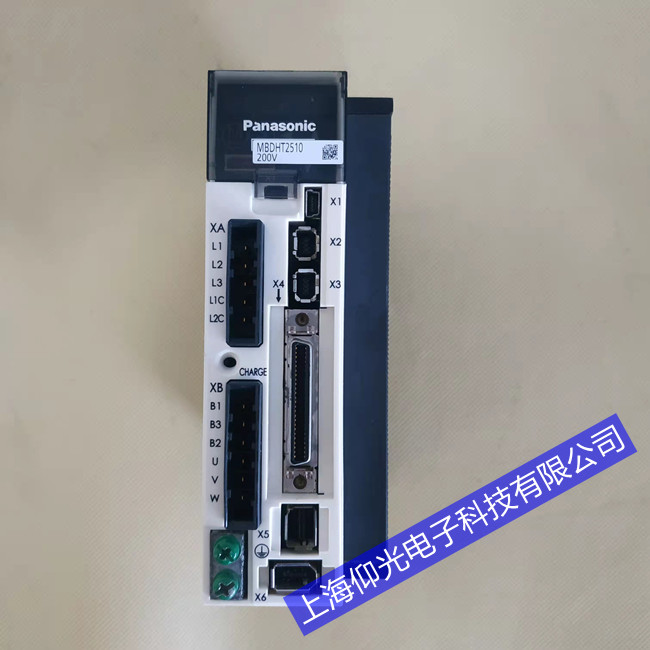

松下 Minas A5/A6 系列伺服驅動器 Err21.0，官方定義為編碼器通信斷線異常保護。驅動器連續多次未收到編碼器串行數據，判定通信中斷而觸發保護。故障鎖定編碼器線纜、連接器、編碼器本體、5V 供電、驅動通信端口五大核心區域。典型表現：上電即報警，多為線纜斷線或電源缺失；運行中突發報警，多為接觸不良或干擾；重載 / 高速時頻發，多為屏蔽不良或線纜過長；復位無效，多為編碼器或驅動硬件損壞。該報警屬于硬斷線保護，區別于 Err21.1（數據異常），常見于長線、強干擾、頻繁移動的設備場景。
二、故障原因分析
編碼器線纜與連接故障（最常見）。線纜拉扯、彎折、磨損導致內部斷線；航空插頭 / 端子針腳氧化、彎曲、虛焊或松動；接線錯誤（如收發線顛倒、屏蔽未接地）；線纜長度超限（>20 米）且未加粗線徑，信號衰減嚴重；動力線與編碼器線同槽并行，電磁干擾導致通信中斷。
編碼器供電異常（高頻誘因）。編碼器 5V 供電電壓偏低（<4.9V）或波動大，通信芯片工作不穩定；長線傳輸導致壓降過大，末端供電不足；驅動內部電源電路老化，帶載能力下降；外部電源干擾串入，導致供電紋波超標。
編碼器本體損壞（易忽視）。編碼器內部電路燒毀、晶振失效或光敏元件損壞；編碼器與電機軸連接松動，位置反饋丟失；密封失效導致油污、粉塵侵入，內部短路；長期高溫運行，元件老化脫焊。
驅動器通信端口故障（易誤判）。驅動內部通信芯片、光耦損壞；端口靜電擊穿或浪涌沖擊燒毀；驅動板虛焊、斷線，通信回路中斷；參數 Pr7.16 等設置不當，誤觸發斷線保護。
環境干擾與工況惡劣（少數情況）。電柜內變頻器、接觸器等強干擾設備密集；接地不良、共地環路引發電位差；屏蔽層未單端接地或接地不良；設備頻繁啟停、正反轉，線纜反復彎折疲勞斷裂。
三、松下驅動器Err21.0編碼器維修處理角度
檢修遵循先查線后供電、先外后內、先軟后硬、替換驗證原則，快速根治通信斷線故障。
第一步斷電查線纜，排查連接隱患。斷電放電后，檢查編碼器線纜無破損、彎折，測量通斷；緊固航空插頭，清理針腳氧化，修正彎曲針腳；規范接線，屏蔽層單端接地（驅動側）；動力線與編碼器線分槽布線，間距≥20cm；長線（>20 米）更換加粗屏蔽線，減少衰減。
第二步測供電電壓，穩定電源質量。上電測量編碼器 5V 供電，穩定在4.9–5.25V；長線場景末端加裝電容濾波，或采用獨立 5V 電源供電；檢查驅動內部電源電路，老化則更換；電源輸入端加裝磁環、濾波器，抑制干擾。
第三步離線測編碼器，判斷本體好壞。斷開編碼器與驅動連接，離線測試：測量編碼器電源、信號引腳無短路；手動轉動電機，用示波器測 A/B 相信號穩定；替換同型號正常編碼器，若報警消失，判定原編碼器損壞，需更換。
第四步檢測驅動端口，修復硬件故障。檢查驅動通信端口無物理損壞、燒痕；測量端口收發芯片、光耦正常，虛焊則補焊；替換同型號正常驅動器，若報警消失，判定原驅動端口損壞，維修或更換；恢復參數默認值，校準通信相關參數。
第五步優化抗干擾，改善運行環境。電柜內強弱電分區，編碼器線遠離變頻器、接觸器等干擾源；設備可靠接地，接地電阻≤4Ω；編碼器線全程屏蔽，屏蔽層單端接地；減少線纜彎折，固定走線避免拉扯。
第六步日常維護預防，長效穩運行。定期檢查編碼器線纜、插頭，防止老化松動；每季度測量供電電壓，確保穩定；定期除塵，避免油污粉塵侵入編碼器；備份參數，便于快速恢復。
維修完成后，設備連續空載、負載運行各 1 小時，無 Err21.0 報警，編碼器信號穩定，即可投入生產。
結語
松下驅動器Err21.0 報警本質是編碼器與驅動器通信鏈路中斷，核心誘因集中在線纜斷線、連接不良、供電異常、編碼器損壞、驅動端口故障。處理關鍵在于排查線纜連接、穩定供電、檢測編碼器、修復驅動端口、優化抗干擾，并落實日常維護，可徹底解決故障，保障伺服系統在復雜工況下穩定高效運行。
