一、故障點定位

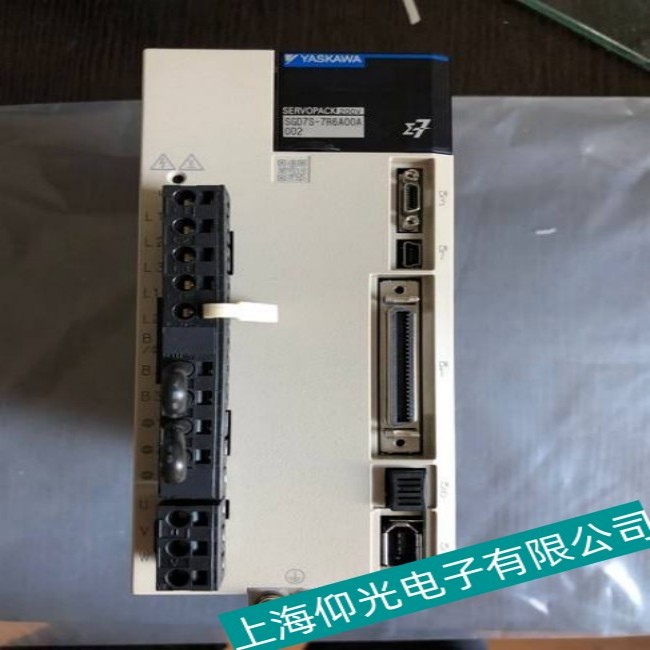

安川服驅動器A.710 報警，官方定義為瞬時最大過載（過流），即短時間內電流峰值超限、累計負載率持續超標，觸發極速保護。故障集中鎖定機械負載、動力 / 編碼器接線、電機繞組、伺服參數、驅動檢測電路五大核心區域。典型表現：啟動瞬間報警，多為接線短路或電機缺相；加速時頻發，多為加減速過沖或負載沖擊；運行中隨機觸發，多為編碼器干擾或接地不良；復位即報，多為驅動硬件損壞。該報警區別于 A.720（持續過載），屬瞬時電流沖擊保護，常見于啟停頻繁、負載突變、接線老化的設備場景。
二、故障原因分析
機械負載突變或卡滯（最常見）。設備碰撞、異物卡滯、導軌 / 絲杠銹蝕，導致瞬間阻力激增；負載慣量過大，加速時扭矩需求超限；帶抱閘電機抱閘未完全釋放，機械阻力持續疊加；聯軸器松動、同軸度偏差，運行振蕩引發電流尖峰。
動力與編碼器接線故障（高頻誘因）。電機 U/V/W 動力線磨損、斷線、相間短路或接地；編碼器（PG）線纜拉扯、屏蔽破損、針腳氧化 / 彎曲，信號丟包或干擾；接線端子松動、虛焊，接觸電阻不穩定；動力線與編碼器線同槽并行，電磁干擾誘發誤報。
電機本體隱性損壞（易忽視）。電機繞組絕緣老化、匝間短路，啟動瞬間電流飆升；電機軸承卡死、轉子掃膛，機械阻力異常；編碼器內部元件損壞、5V 供電不穩，位置反饋失真導致電流失控。
伺服參數設置過激（易誤判）。加減速時間過短（≤0.1s），瞬間扭矩沖擊超標；位置環 / 速度環增益過高，系統振蕩引發電流尖峰；負載慣量比設定偏小，驅動輸出扭矩過剩；電子齒輪比不當，運行速度波動大。
電源干擾與驅動硬件故障（少數情況）。輸入電壓波動大、諧波嚴重，母線電壓不穩；接地不良、共地環路，干擾電流檢測信號；驅動器電流檢測電路漂移、IGBT 劣化、散熱不良，高溫導致保護閾值異常。
三、安川驅動器維修處理角度
檢修遵循先機械后電氣、先接線后參數、先外后內、先易后難原則，快速根治瞬時過載故障。
第一步斷電查機械，消除負載沖擊。斷電后手動盤車，檢查無卡滯、異響；清理導軌 / 絲杠異物，潤滑傳動部件；確認帶抱閘電機抱閘完全釋放；緊固聯軸器，校準同軸度；減輕負載慣量，或降低運行速度，減少扭矩沖擊。
第二步逐段查接線，排除短路干擾。斷電放電后，檢查動力線無破損、絕緣良好，測量 U/V/W 相間及對地電阻（≥1MΩ）；緊固接線端子，更換老化線纜；編碼器線纜屏蔽層單端接地，與動力線分槽布線；測量編碼器 5V 供電正常，針腳無氧化、彎曲。
第三步離線測電機，排查繞組故障。斷開電機與機械連接，離線測試：測量繞組三相電阻平衡（偏差≤5%），無匝間短路；手動轉動電機，編碼器信號穩定無跳變；電機無異常噪音、振動，軸承運轉順暢。
第四步優化伺服參數，平滑電流輸出�；謴蛥的J值，延長加減速時間（如 0.1s→0.3s）；降低位置環 / 速度環增益，抑制系統振蕩；精準設定負載慣量比，匹配實際工況；開啟電流濾波功能，平滑電流尖峰。
第五步穩定電源與硬件，消除深層隱患。測量輸入電壓穩定在額定 ±10% 內，加裝電抗器抑制諧波；伺服獨立供電，可靠接地；清理驅動器散熱風扇及風道，確保散熱良好；替換同型號正常驅動器，判斷原驅動是否硬件損壞，必要時送修。
第六步日常維護預防，長效穩運行。定期檢查接線端子、線纜絕緣，防止老化松動；每季度校準伺服參數，匹配工況變化；定期除塵散熱，避免高溫誘發故障；備份參數，便于快速恢復。
維修完成后，設備連續空載、負載運行各 1 小時，無 A.710 報警，電流曲線平穩，無異常波動，即可投入生產。
結語
安川驅動器710報警本質是瞬時電流沖擊超出保護閾值，核心誘因集中在機械卡滯、接線短路、電機損壞、參數過激、電源干擾。處理關鍵在于排查機械負載、緊固接線、檢測電機、優化參數、穩定電源，并落實日常維護，可徹底解決故障，保障伺服系統在高動態工況下穩定高效運行。
