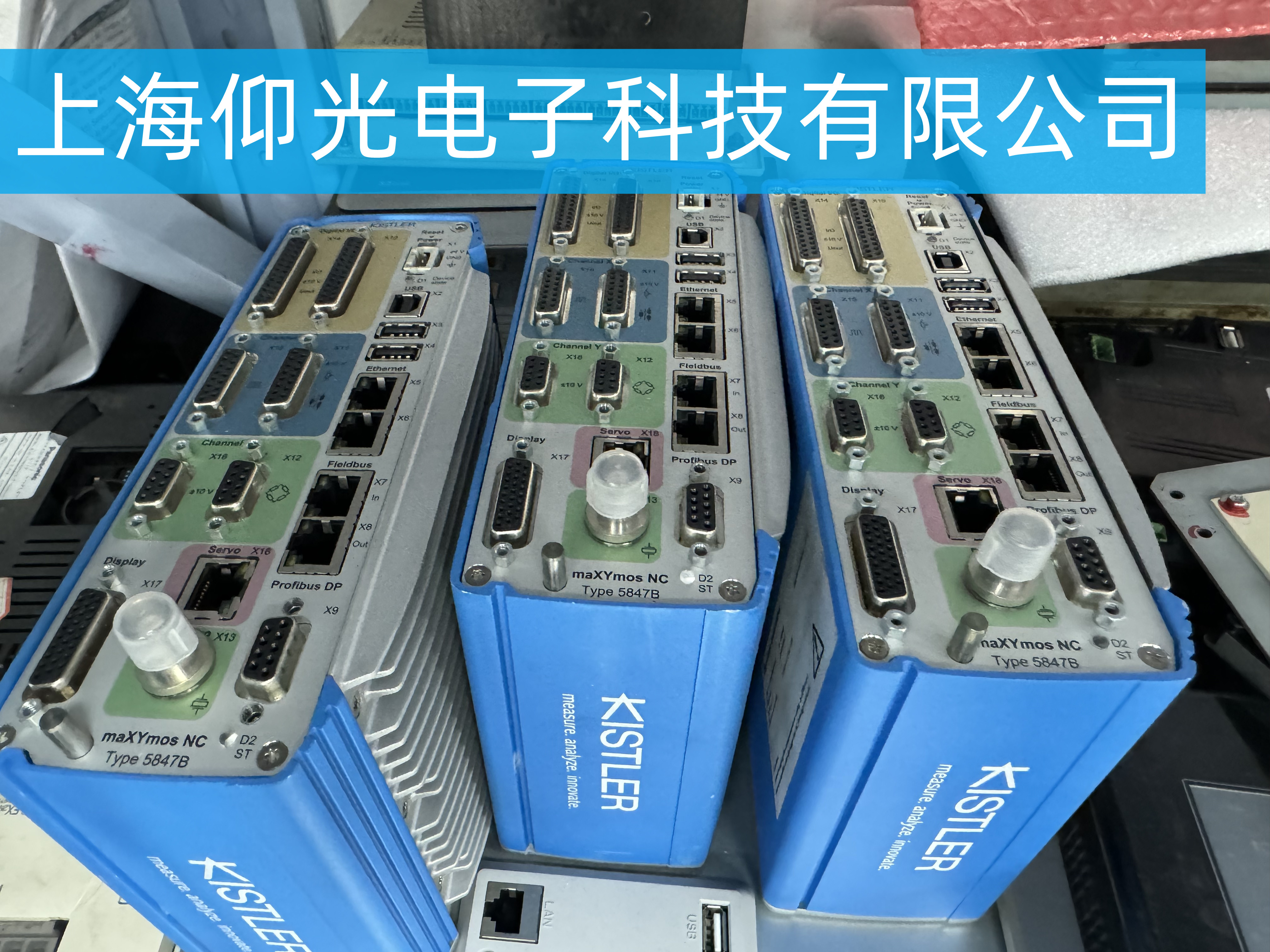

奇石樂（KISTLER）maXYmos NC 5847B 過程監控與測量控制器，常用于精密裝配、壓裝工藝的力 - 位移監控。以下是標準化維修流程：
🔍 第一步：故障診斷（先定位問題）
-
外觀與上電檢查
- 檢查設備外殼、接口是否有物理?yè)p傷、燒痕、進水或腐蝕。
-
確認電源輸入（通常 24V DC）是否正常，上電后觀察指示燈狀態：
- D2/ST 燈不亮：電源模塊故障、保險絲熔斷、內部供電線路斷路。
- 指示燈閃爍 / 報警：對應通道故障、通訊中斷或硬件模塊異常。
- 檢查各接口（X12/X16/X17/Ethernet/Profibus DP）是否松動、針腳彎曲或短路。
-
功能與信號測試
-
通道無信號 / 信號異常：
- 斷開傳感器 / 執行器，測量通道輸入阻抗，判斷是傳感器故障還是設備內部通道損壞。
- 檢查 X12（Channel X/Y）接口接線，確認力 / 位移傳感器供電、信號線是否正常。
-
通訊故障（Ethernet/Profibus DP/Fieldbus）：
- 測試網口 / 串口物理連接，用萬用表檢查通訊線通斷。
- 核對設備 IP 地址、Profibus 地址、波特率等參數是否與系統匹配。
-
伺服 / 控制功能異常（X16 Servo 接口）：
- 檢查伺服驅動接線，測試控制信號輸出是否正常。
- 恢復出廠參數，排除參數錯亂導致的控制失效。
-
通道無信號 / 信號異常：
🛠️ 第二步：分模塊維修方案
-
電源與主板故障
- 現象：無顯示、上電無反應、頻繁重啟、內部異響。
-
處理：
- 更換內部電源模塊或損壞的濾波電容、穩壓芯片。
- 檢查主板供電線路，修復斷路 / 短路點；若主板芯片級損壞，需更換整塊主板。
- 更換后重新校準電源輸出電壓，確保穩定在 24V DC。
-
測量通道 / 采集模塊故障
- 現象：某一通道無數據、信號漂移、讀數異常、報通道錯誤。
-
處理：
- 清潔 X12 接口針腳，排除氧化 / 接觸不良。
- 更換故障通道的信號調理板或 A/D 采集模塊。
- 對更換后的通道進行零點校準和滿量程校準，確保測量精度符合 KISTLER 標準。
-
通訊與接口模塊故障
- 現象：Ethernet/Profibus DP 無法連接、Fieldbus 通訊中斷、X17 顯示接口無輸出。
-
處理：
- 重新插拔通訊接口，更換損壞的網口 / 串口芯片。
- 刷新通訊模塊固件，恢復默認通訊參數。
- 若接口物理?yè)p壞，更換整個接口板或控制模塊。
-
伺服與控制模塊故障
- 現象：伺服控制信號無輸出、壓裝過程失控、報伺服故障。
-
處理：
- 檢查 X16 Servo 接口接線，確認控制信號（脈沖 / 模擬量）輸出正常。
- 更換伺服控制子板，重新配置伺服參數（增益、限位、速度等）。
- 聯動測試伺服電機與設備，確保動作邏輯一致。
-
軟件與固件故障
- 現象：參數丟失、程序錯亂、界面卡死、無法保存配置。
-
處理：
- 通過專用軟件（KISTLER maXYmos 軟件）恢復出廠設置。
- 升級 / 重新刷寫固件，修復軟件 BUG。
- 備份用戶程序與參數，避免數據丟失。
🧪 第三步：維修后驗證與校準
- 空載測試：上電后運行自檢程序，確認所有通道、接口、指示燈正常。
- 信號校準：接入標準力 / 位移傳感器，進行零點和滿量程校準，確保測量誤差在允許范圍內（通常≤±0.5% FS）。
- 功能聯調：連接伺服與上位機，模擬實際壓裝工藝，測試力 - 位移曲線采集、報警閾值、通訊數據傳輸是否正常。
- 穩定性測試：連續運行 4–8 小時，觀察溫度、信號穩定性，無異常報警即為合格。
📌 安全與注意事項
- 維修需由熟悉工業測量與運動控制的工程師操作，避免靜電損壞精密電子元件。
- 校準必須使用 KISTLER 原廠標準傳感器與工具，確保測量精度。
- 若設備已過�；驌p壞嚴重，建議評估維修性價比，必要時更換新機。
