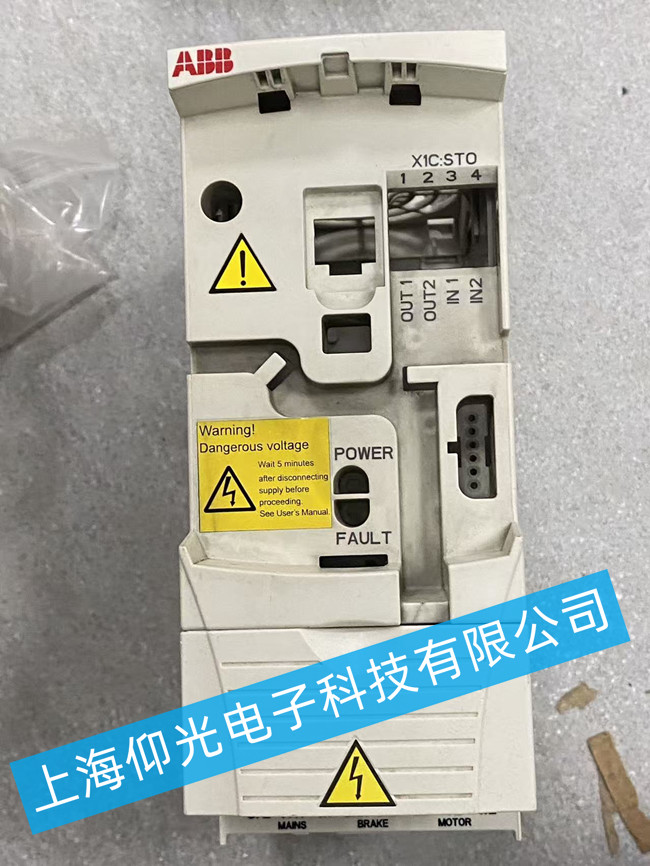

ABB ACS355 系列通用變頻器，以下是針對常見故障的標準化維修流程與方案：
-
上電前檢查
- 外觀：檢查是否有燒痕、鼓包電容、焦味、端子松動或進水痕跡。
- 接線：確認 MAINS（電源）、MOTOR（電機）、BRAKE（制動）端子接線正確、無短路。
- 安全：斷開電源至少 5 分鐘，待放電完成后再操作（面板黃色警告提示）。
-
上電后故障判斷
- POWER 燈不亮：電源輸入故障、控制板 / 電源板損壞、保險絲熔斷。
-
FAULT 燈亮 / 報代碼：
- 過流 / 過載：檢查電機絕緣、負載卡阻、參數設置。
- 過壓 / 欠壓：檢查電網電壓、制動電阻、直流母線。
- 通訊 / IO 故障：檢查 XIC:STO 端子、控制信號線、參數設置。
- 溫度故障：檢查風扇、散熱片、環境溫度。
分模塊維修方案
-
電源 / 驅動板故障
- 現象：無顯示、炸機、上電跳閘。
-
處理：
- 更換損壞的 IGBT 模塊、整流橋、濾波電容。
- 修復或更換電源驅動板，重點檢查驅動光耦、驅動電阻。
- 測試直流母線電壓，確保在正常范圍（380V 輸入時約 540V DC）。
-
控制板 / CPU 故障
- 現象：按鍵無反應、通訊失敗、參數無法保存、FAULT 燈常亮。
-
處理：
- 重新插拔控制板與功率板的連接排線。
- 恢復出廠參數（參數 9902 設為 1），排除參數錯亂。
- 若仍無效，更換控制板并重新上傳程序 / 參數。
-
STO 安全轉矩關斷故障
- 現象：報 STO 相關故障、無法啟動。
-
處理：
- 檢查 XIC:STO 端子 1-2、3-4 是否正常短接（若未使用安全功能）。
- 測量 STO 回路電壓，確認安全繼電器 / 急停回路正常。
- 若硬件損壞，更換控制板或 STO 接口模塊。
-
電機 / 負載側故障
- 現象：報過流、過載、接地故障。
-
處理：
- 斷開電機線，單獨運行變頻器，判斷是變頻器還是電機問題。
- 測量電機絕緣電阻、相間電阻，排除電機短路 / 接地。
- 檢查機械負載，清理卡阻，調整加減速時間參數。
-
通訊 / IO 故障
- 現象：控制信號無效、通訊中斷。
-
處理：
- 檢查 IO 端子接線，確認 24V 電源、信號線無斷路 / 短路。
- 檢查通訊模塊（如 Modbus/Profibus），更換通訊接口板。
- 核對通訊參數（地址、波特率、協議）。
- 空載測試：斷開電機，上電運行，檢查輸出電壓、頻率是否正常。
- 帶載測試：連接電機，輕載運行，逐步加載至額定負載，觀察電流、溫度、故障報警。
- 功能驗證：測試 STO、急停、通訊等功能，確保符合工藝要求。
