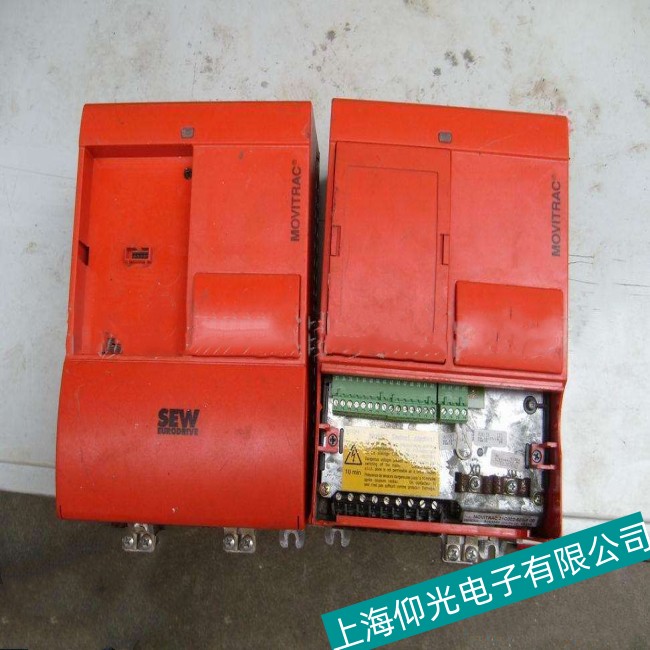

SEW變頻器是工業輸送、起重設備的核心驅動裝置，F(xiàn)03為設備高頻故障代碼，官方定義為輸出接地故障。該故障觸發后會立即停機鎖機，無法直接復位運行，多出現于潮濕環境、老舊設備或重載工況，若不及時處理，極易擊穿變頻器功率模塊，造成高額維修成本，是工控維保的重點故障類型。
SEW變頻器F03故障誘因主要分為三大類。其一為外部線路與電機故障，電機繞組受潮、絕緣層老化破損，或動力線纜破皮、接線端子搭殼，導致輸出側對地短路、漏電流超標，觸發接地保護。其二為設備工況與干擾問題，長期重載運行、頻繁啟停加劇線路損耗，同時電磁干擾會造成檢測信號異常，引發假性F03報警。其三為變頻器內部硬件損壞，內部IGBT功率模塊擊穿、驅動板或霍爾元件故障，導致回路接地異常，持續報錯。
針對F03故障，可遵循先外后內的標準化維修流程。首先斷電拆分電機U/V/W線纜，空載上電測試，區分故障在設備外部還是變頻器本體。其次用500V搖表檢測電機繞組、動力線纜對地絕緣，正常絕緣值需≥5MΩ，數值過低則烘干電機或更換破損線纜，重新規范接線。最后若空載仍報警，需檢修變頻器內部模塊，更換損壞的IGBT、驅動板，清理內部積塵，修復完成后復位參數，空載試運行無異常再帶載生產。
在自動化配套設備中，臺達伺服驅動器應用廣泛，其常見報警可輔助快速維保。AL001為過流報警，多由電機短路、功率模塊損壞導致；AL003為母線過壓，常見于電網電壓偏高、制動電阻失效；AL004為欠壓故障，多因供電不穩、線路虛接壓降過大。AL010過載報警對應機械卡滯、負載超標，AL011編碼器異常則由線路松動、電磁干擾引發。
日常運維中，需定期檢測SEW變頻器線路絕緣、緊固接線端子，做好設備防潮防塵處理，規避重載與強干擾工況。掌握F03故障排查邏輯與臺達伺服常見報警規律，可快速處理設備故障，縮短停機時長，保障生產線穩定高效運行。
