一、西門子變頻器維修故障點定位
F7802 是西門子 G120、S120 系列高頻故障，釋義為整流 / 功率單元未就緒，設備上電啟動瞬間觸發報警、立即執行 OFF2 停機，多用于流水線、風機、機床傳動設備。故障集中三處：進線供電與直流母線回路、CU 控制單元和功率模塊插接部位、參數配置與內部驅動硬件。故障分兩類：新裝調試上電即報錯，多為參數設置錯誤、模塊插接不到位；設備運行中途突發告警，大多母線缺壓、功率單元元器件損壞；間歇不定時報警，偏向排線虛接、供電不穩。
二、故障原因分析
外部供電與母線異常是首要誘因。三相進線缺相、空開觸點燒蝕、接線端子松動，整流后無法建立標準直流母線電壓；功率單元母線銅排松動、內部預充電回路損壞，母線電壓缺失，功率單元收不到就緒反饋直接報警。
參數設置不當為調試高發故障。輸入電壓參數 P0210 設置和現場電網電壓不符，系統判定供電異常；功率單元就緒監控參數 P0857 數值過小，模塊上電自檢還未完成就被系統判定故障，頻繁跳出 F7802。
硬件與裝配問題屬于隱性故障。CU 控制單元與 PM 功率模塊排線松動、針腳受潮氧化，通訊就緒信號中斷；模塊內部保險熔斷、驅動板電源損壞，功率單元無法完成自檢；柜體粉塵堆積造成電路板漏電，就緒信號間斷丟失，隨機報警停機。
三、維修處理角度
維修遵循先外后內、先參數后硬件的檢修順序。第一步斷電核驗三相輸入電壓，緊固進線端子與母線銅排，缺相故障修復后重新合閘，實測直流母線電壓達到額定范圍。
第二步接入調試軟件核對參數，修正 P0210 電網額定電壓參數，適當加大 P0857 就緒監控時長，留出模塊自檢緩沖時間，參數修改后斷電重啟試機。

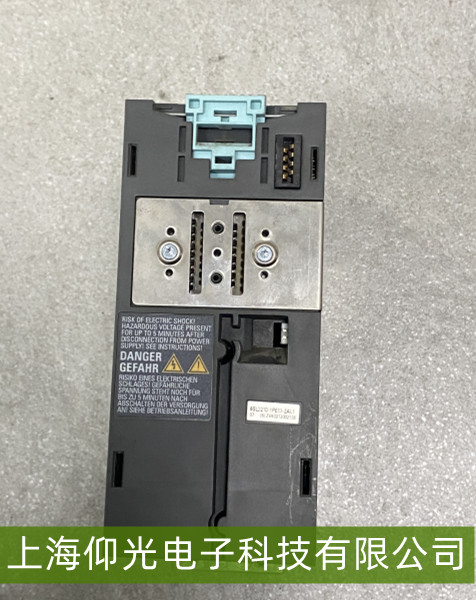

第三步拆機檢查控制單元與功率模塊，拔下排線用酒精清理氧化針腳，重新卡扣鎖緊；排查功率單元內部保險、輔助電源回路，損壞元器件同規格更換；單模塊替換測試，快速鎖定故障功率單元。
整機空載連續啟停測試一小時無報警，帶額定負載反復運行，F(xiàn)7802 不再復現即可投產使用。
結語
西門子變頻器維修F7802 故障半數源于接線與參數失誤，定期緊固接線、規范參數調試，可大幅降低故障停機頻次。
