一、故障點定位

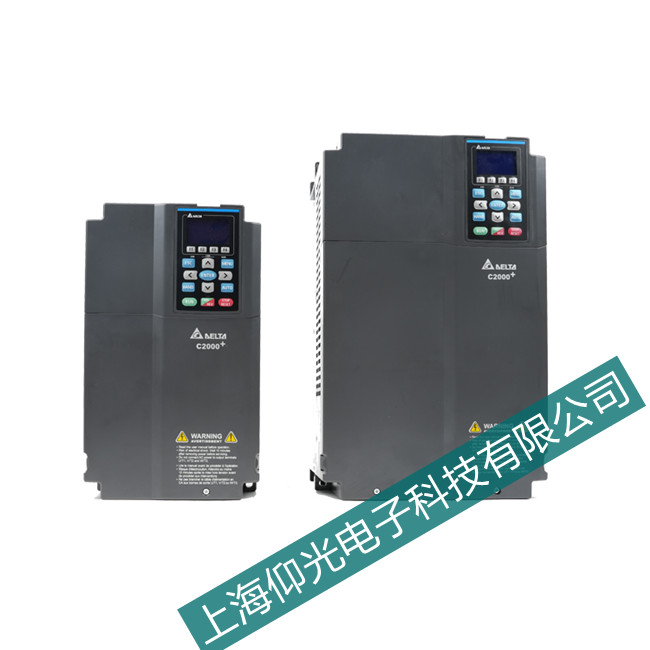

臺達變頻器 OH 為整機過熱保護告警，功率模塊溫度超出保護閾值即刻停機鎖定輸出，常見于風機、水泵、流水線驅動設備。故障集中三大點位：散熱風道與冷卻風扇、環境散熱條件、溫度檢測回路與功率元器件。故障分為兩類：設備短時間運行就報警，多為風扇停轉、風道堵塞；滿載長時間工作間歇性報錯，多為環境高溫、元器件老化損耗。
二、故障原因分析
散熱系統失效是故障首要誘因。設備長期使用，粉塵、絮狀物堆積在散熱鰭片與風道內部，空氣流通受阻，熱量無法向外散出；散熱風扇老化卡死、接線脫落停轉，缺少風冷散熱，模塊溫升快速超標觸發 OH 保護。部分機型風扇電源線磨損短路，風扇時轉時停，出現間斷性過熱報警。
現場工況惡劣加劇溫升，電控柜密閉狹小、多臺設備集中排布，柜內環境溫度超標；電機長期過載運行，變頻器輸出電流偏大，功率模塊發熱量持續升高，超出散熱承載范圍。夏季環境高溫，缺少通風降溫設施，故障發生率顯著上升。
硬件與檢測故障為隱性因素。溫度檢測熱敏電阻老化變值、線路虛接，溫控采樣異常，出現低溫誤報過熱；IGBT 功率模塊老化漏電，空載發熱量異常升高；變頻器內部電容劣化，工作損耗變大，整機發熱加劇。
三、維修處理角度
檢修遵循先清灰散熱、再查風扇、最后校驗測溫與負載的檢修步驟。第一步斷電除塵，用氣槍清理散熱器、風道堆積灰塵，疏通通風通道，保證空氣順暢循環；改造電控柜，加裝散熱百葉或軸流風扇，改善柜體密閉高溫問題。
第二步通電檢測散熱風扇，卡死、損壞風扇更換同規格配件，緊固松動接線，保證風扇上電同步運轉；查看負載工況，排查電機卡滯、過載問題，降低變頻器運行負載電流，從源頭減少發熱。
第三步檢修溫度采樣回路，測量熱敏電阻阻值，參數漂移、元件破損直接更換；模塊異常發熱則檢測驅動回路，更換老化功率元件與劣化電解電容。
整機空載持續運行一小時，模塊溫度平穩無告警，再接載啟停滿載測試，不再跳出 OH 過熱報警，便可投入正常使用。
結語
臺達變頻器OH 過熱故障大多由積塵堵風、風扇損壞造成，日常定期除塵維保、改善電控環境，能夠有效延緩器件老化，規避高溫停機損失。
