一、安川伺服驅動器維修故障點定位

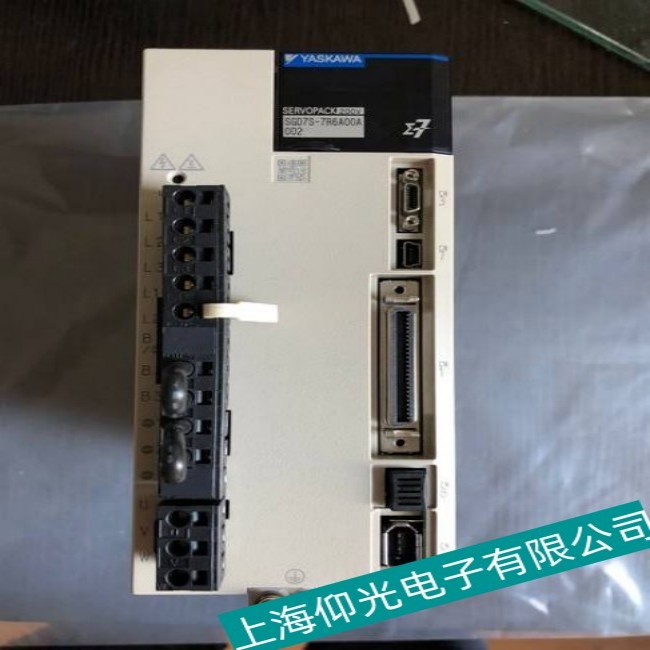

安川 Σ7、SGD7S 系列伺服 A810 為絕對值編碼器備份告警，僅配置絕對值電機時觸發，故障本質是編碼器后備供電失效、原點位置數據丟失，驅動器鎖機無法回零運行，廣泛出現在機械手、數控車床、自動化輸送設備。故障集中三大點位：編碼器后備鋰電池、編碼器通訊線纜、電機內置編碼器本體。故障分兩類：設備斷電靜置多日后上電報錯，多為電池虧電；拆裝電機線束后立刻報警，多為接線松動、線纜斷路；設備隨機間歇跳碼，多為編碼器硬件損壞或驅動器 5V 供電異常。
二、故障原因分析
后備電池虧電是最常見誘因。絕對值電機依靠外置鋰電池斷電保存原點，電池長期擱置老化、電壓跌落至 2.8V 以下，斷電后編碼器數據清零，再次上電直接彈出 A810 報警；電池座氧化、接線脫落，等同于無后備電源，同樣丟失位置信息。
編碼器線路異常為高頻誘因。設備拖鏈往復彎折導致編碼器內線芯斷裂，插頭進水積灰針腳銹蝕，通訊與供電間斷斷開；強弱電纜同槽敷設，變頻器干擾造成供電不穩，后備供電瞬時中斷，原點數據意外丟失。
拆裝與硬件故障為隱性誘因。初次上電、拔插編碼器線纜后，系統未重新初始化編碼器，系統識別數據異常報警；電機內部編碼器元器件老化、存儲芯片損壞，即便更換電池依舊持續報錯；驅動器內部 5V 輸出電路故障，編碼器工作電源不穩誘發故障。
三、維修處理角度
維修遵循先換電池、再查線路、最后硬件校驗的檢修流程。第一步斷電更換安川原裝后備鋰電池，實測電池電壓達標后上電，通過驅動器 Fn008 功能執行絕對值編碼器初始化，清除報警后手動回原點，重新保存機械零點參數。
第二步全線檢修編碼器線纜，破損斷線直接更換專用屏蔽編碼器線，打磨清理氧化插頭端子，規范布線，動力線與信號線分開走線，降低電磁干擾隱患，緊固電池座接線端子。
第三步初始化無效時排查硬件，分段替換編碼器線纜區分故障源；依舊報警拆解電機檢修編碼器，存儲芯片損壞更換編碼器總成；測量驅動器主控板 5V 供電，供電異常檢修驅動器電源回路元器件。
整機空載往復回零測試數十次，連續啟停無 A810 復現，方可帶負載投入量產。
結語
安川伺服驅動器維修A810 故障九成由電池虧電引發，日常定期一年一換后備電池，檢修規范插拔線束，可大幅規避原點丟失停機問題。
