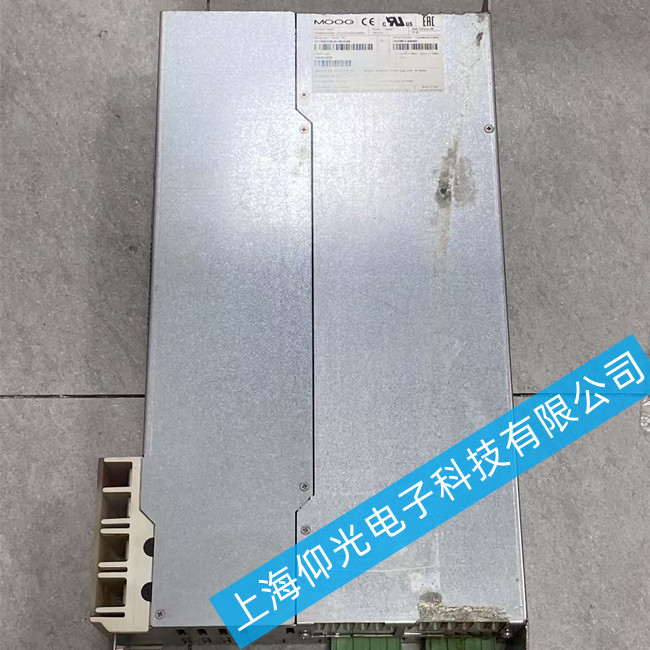

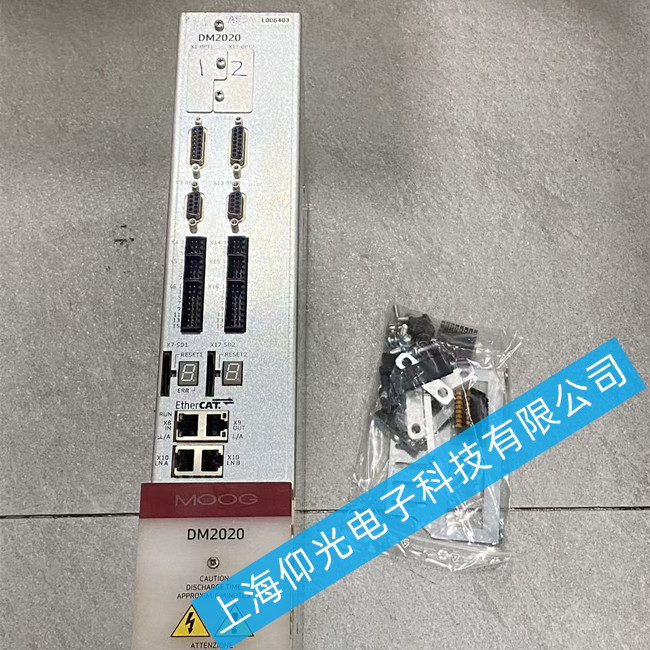

穆格伺服驅動器維修D(zhuǎn)M2020過載故障維修方法
穆格伺服驅動器DM2020過載故障，結合工控維修通用經驗和同類產品維修資料，整理了以下逐步排查維修方法：
一、先明確故障核心原因
DM2020過載故障本質是驅動器輸出扭矩長期超過額定閾值，或硬件檢測異常觸發保護，常見誘因分為外部機械、參數設置、內部硬件三類，可按優先級逐步排查：
二、外部基礎故障排查（優先操作，無需拆機）
機械負載檢查
斷電后手動轉動電機軸，感受是否有卡滯、阻力過大：若轉動困難，排查機械傳動部件（軸承、導軌、齒輪）是否磨損卡滯、潤滑不足，抱閘是否未完全打開，修復機械故障后再測試。
核對負載功率：確認實際負載未超過電機/驅動器的額定承載能力，長期超載運行會持續觸發過載報警，需升級更大功率的驅動系統。
電機與接線檢查
測量電機三相繞組的絕緣電阻：若絕緣電阻低于1MΩ，說明電機繞組老化短路，導致電流過大過載，需維修或更換電機。
檢查電機接線端子：重新緊固U/V/W三相接線，清理端子氧化層，接線松動接觸不良會導致電流異常觸發過載報警。
工況與散熱檢查
確認驅動器環境溫度不超過50℃：若散熱片積灰油污堵塞散熱通道，清理積灰改善散熱，DM2020過熱會觸發累積過載保護。
三、參數設置排查調整
增益調整：增益設置不當會導致電機振動、異常扭矩輸出，適當調整位置環/速度環增益，抑制電機振動，降低異常過載。
頻率檢查：如果輸入脈沖頻率過高，超過電機額定響應范圍，會導致電機過載，需降低輸入脈沖頻率匹配電機性能。
過載閾值查看：通過驅動器地址0x2603查看累積過載百分比，若數值超過100%才觸發報警，確認實際負載確實超標，調整負載工況即可。
四、內部硬件故障排查維修
如果外部排查無異常，基本可確定為驅動器本身硬件故障：
驅動元件故障：斷開電機接線后重新激活伺服，若仍立刻觸發過載報警，說明驅動器內部電路、IGBT元件損壞，需更換對應故障元件或整體更換驅動器。
電流檢測異常：檢查U/V/W相電流偏移，若偏移量超過額定電流的5%，說明電流檢測電路元件變值，導致誤報過載，更換檢測元件重新校準即可。
制動繼電器故障：頻繁啟停伺服會導致制動繼電器觸點熔焊，無法正常斷開，造成電機過載，更換同規格制動繼電器可排除故障。
