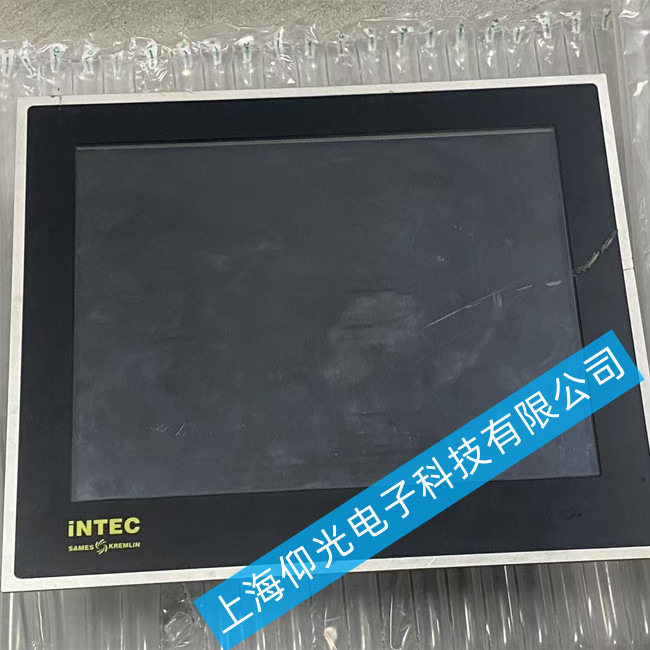

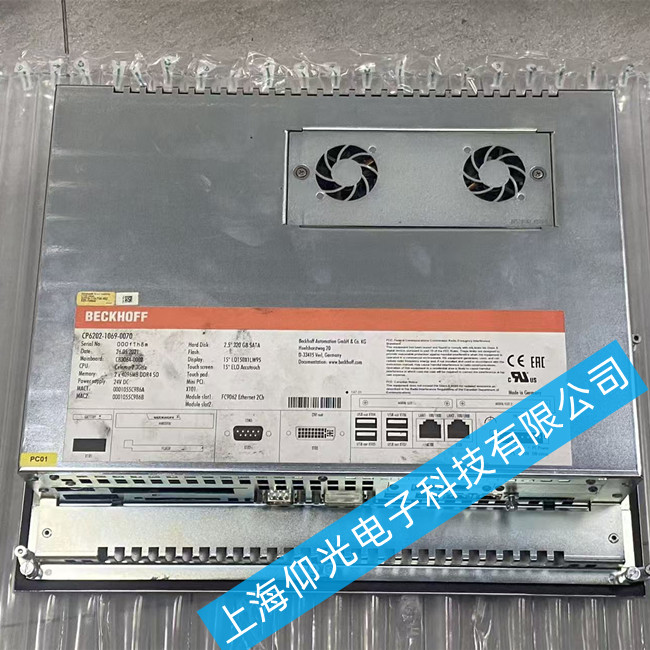

倍福工控機維修CP6202-1069-0070上電燒保險故障維修
倍福CP6202-1069-0070上電燒保險屬于嚴重短路類故障，遵循先外部排查后內部檢測、先功率回路后控制回路的原則分步維修，具體方案如下：
一、故障基礎排查（優先操作，無需拆解深度拆機）
確認保險規格是否匹配
先檢查更換的保險額定電流、規格是否和原廠一致：如果用了額定電流過小的保險，正常開機也會熔斷，需更換原廠同規格（電壓/電流/熔斷特性匹配）的保險再試機。
排查外部輸入電源故障
用萬用表測量輸入電源電壓是否正常，確認是否存在電源缺相、電壓超標、零線火線接反的問題；同時檢查外部電源進線是否絕緣破損短路，排除外部電源故障導致的燒保險。
斷開所有外部負載再試機
斷電后斷開工控機連接的所有外部設備（IO模塊、觸摸屏、驅動等），更換新保險后空載上電：如果不再燒保險，說明是外部負載短路導致的故障，排查修復外接設備即可。
二、內部短路故障核心排查
如果空載更換保險后仍然熔斷，說明工控機內部存在短路故障，按優先級排查核心故障點：
電源模塊/電源板故障（占比約70%）
這是該故障最常見的原因，優先檢查：
外觀排查：查看電源板上的整流橋、功率二極管、MOS管、濾波電容是否有燒黑、鼓包、漏液痕跡，電容鼓包漏液會導致短路燒保險
通斷檢測：斷電放完余電后，用萬用表二極管檔測量整流橋、功率管的管腳通斷，如果出現短路導通，說明該元件擊穿損壞，直接更換同規格元件即可修復
母線檢測：測量直流母線正負極之間的阻抗，阻抗遠低于正常值說明存在短路，重點排查電源回路元件
主板硬件短路故障
如果電源板檢測正常，排查主板短路：
檢查主板上的主芯片、存儲芯片是否有燒痕、鼓包，電容是否失容短路
斷開主板和電源板的連接，單獨測試電源板輸出：如果電源板不再燒保險，說明主板存在短路，需要維修或更換主板
其他部件短路故障
硬盤/內存短路：拔掉內存、硬盤后更換保險試機，如果故障消失，說明是內存或硬盤短路，更換對應配件即可
風扇短路：工控機散熱風扇線圈短路也會燒保險，拔掉風扇供電線試機，確認后更換風扇
