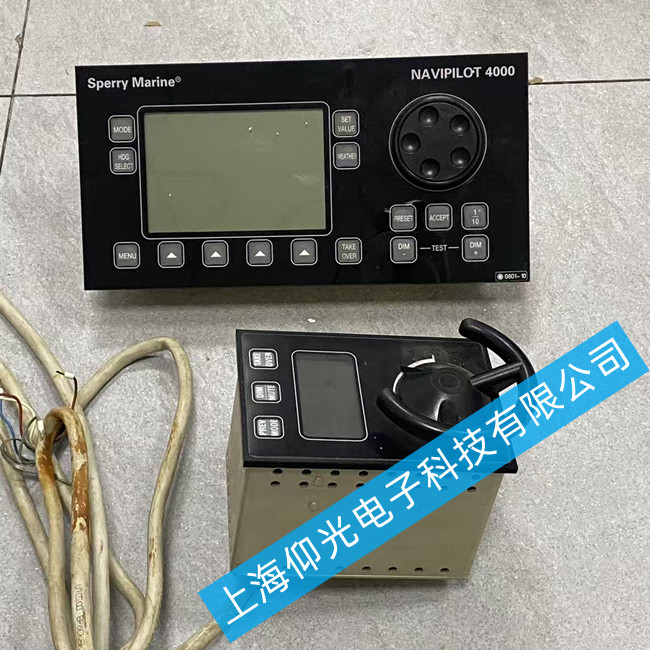

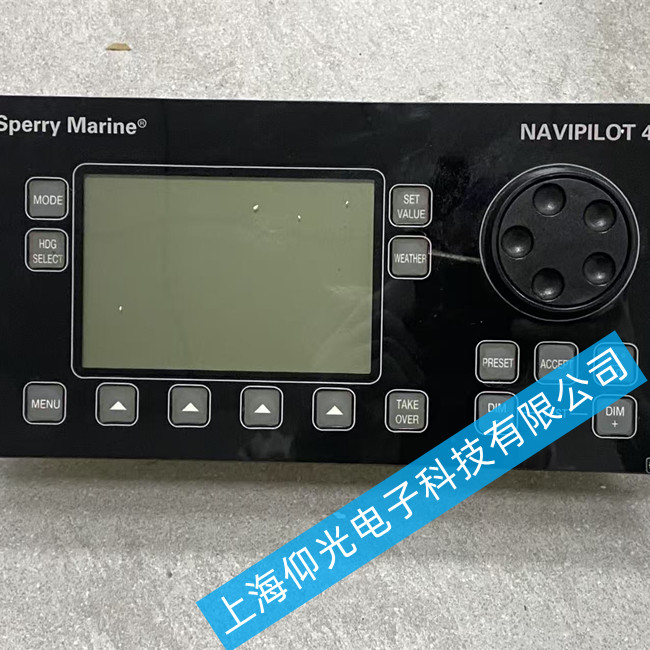

Sperry Marine操作顯示屏維修4960-BA黑屏故障維修
針對Sperry Marine（斯佩里海事）4960-BA操作顯示屏的黑屏故障，可按照海事設備檢修標準，遵循先外部排查、后內部拆解，先軟件后硬件的原則分步維修，流程如下：
一、外部基礎排查（優先操作，無需拆解）
供電系統排查
檢查船電輸入電壓：海事設備額定供電多為24V DC或110/220V AC，用萬用表測量輸入端子電壓，確認電壓穩定在額定范圍（波動不超過±10%），排除船電電壓不穩導致的保護性黑屏。
檢查電源保險絲/斷路器：測量電源回路保險絲通斷，熔斷則更換同規格保險絲；若斷路器跳閘，復位后觀察是否再次跳閘，排除過流跳閘故障。
檢查接線端子：排查供電線、信號線端子是否因船舶常年震動松動、氧化虛接，重新緊固氧化接線，打磨端子去除氧化層。
基礎復位操作
斷開整機電源靜置5分鐘（釋放內部電容余電），重新上電，排查偶發系統死機故障；若設備支持軟復位，可按手冊操作恢復出廠設置，排除程序卡死導致的黑屏。
亮度參數排查
部分設備會因誤操作調低亮度導致看似黑屏，可在黑暗環境下斜著觀察屏幕，若能看到微弱顯示，就是亮度設置問題，通過盲操作調大亮度即可解決。
二、內部硬件故障排查
如果外部排查無效，拆解后按順序排查核心故障點：
電源板故障（占比最高，約60%以上）
外觀檢查：查看電源板電容是否鼓包、漏液，功率管是否燒黑碳化，保險電阻是否開路。
電壓檢測：通電測量電源板各路輸出電壓（5V、12V、屏供電），若輸出電壓偏低或無輸出，更換損壞的電容、功率管等元件；電源板無法修復則直接更換適配的海事拆機電源板。
背光/高壓板故障
開機后測量高壓板輸出給背光的電壓，若無輸出，更換高壓板或損壞的升壓變壓器、MOS管；如果是LED背光屏幕，檢測LED燈條是否燒壞，更換燈條即可修復。
排線/屏線故障
拔掉主板到屏幕的屏線，重新插拔固定，檢查排線金手指是否氧化，用橡皮擦拭金手指去除氧化；如果排線本身斷線，直接更換同規格排線。
主板故障
如果供電、背光、排線都正常，排查主板主控芯片故障：檢查晶振是否起振，芯片是否虛焊，虛焊則重新補焊；程序崩潰可重新刷寫對應型號固件，仍無法解決則更換主板。
屏幕本身損壞
若以上排查都正常，屏幕仍無任何顯示，就是LCD屏本身損壞，只能更換適配型號的海事專用顯示屏。
三、維修后收尾測試
修復后需要做滿負載通電測試，連續通電4小時以上觀察是否穩定，同時測試觸摸功能、顯示清晰度、所有按鍵操作是否正常，確認無問題再裝回船載機柜。
