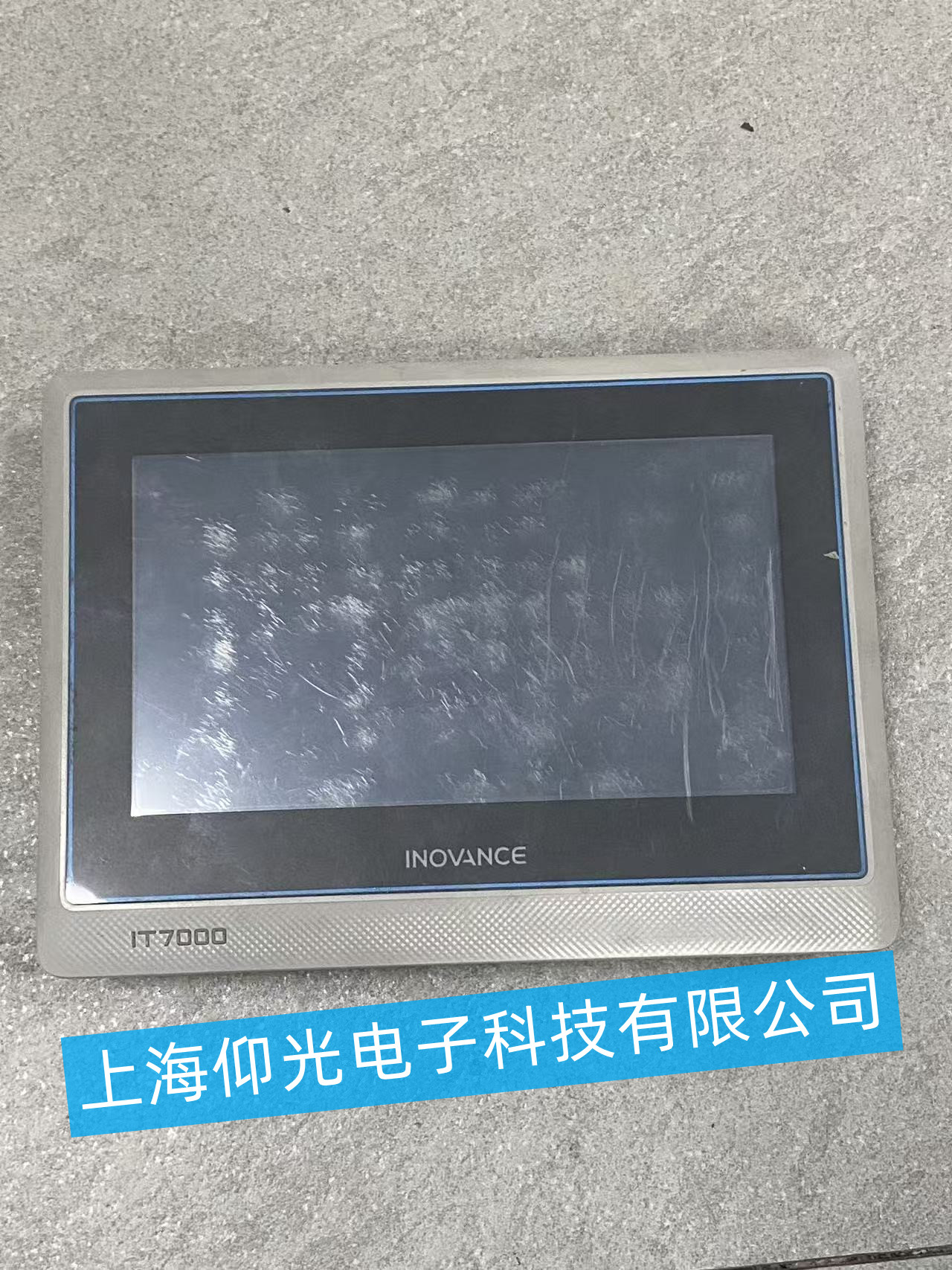

匯川（INOVANCE）IT7000 系列工業觸摸屏，結合常見故障和專業維修經驗，提供以下分層排查與維修方案：
第一步：故障現象分類與初步判斷
先根據實際表現鎖定故障類型，再針對性處理：
| 故障現象 | 可能原因 | 初步處理 |
|---|---|---|
| 黑屏 / 無背光 | 電源故障、背光板損壞、主板供電異常 | 檢查 24V 供電是否正常；測量電源適配器輸出；嘗試強制重啟 |
| 液晶屏損壞、排線松動、主板 GPU 故障 | 重新插拔屏線；若仍異常則更換液晶屏或主板 | |
| 觸摸無響應 / 偏移 | 清潔屏幕；進入系統校準；若硬件損壞則更換觸摸層 | |
| 嘗試固件恢復；檢查內部存儲；更換電源模塊 | ||
| 通訊失�。ㄟB不上 PLC） | 通訊線斷、端口設置錯誤、協議不匹配 | 測通斷；核對 IP / 波特率；重新配置通訊參數 |
🧰 第二步：標準維修流程（按優先級）
-
外觀與供電檢查
- 清潔屏幕表面油污、劃痕，確認無物理破損
- 測量 DC 24V 供電電壓，確保在 20.4V~28.8V 范圍內，無紋波過大
- 檢查電源接口、通訊接口是否松動、氧化
-
軟件與系統排查
- 重啟恢復：長按電源鍵 10 秒強制重啟，觀察開機自檢是否正常
- 觸摸校準：進入系統設置→觸摸校準，按提示完成四點 / 八點校準
-
固件修復：
- 從匯川官網下載對應型號的固件包
- 用 U 盤根目錄放入固件，插入觸摸屏 USB 口
- 開機自動進入升級模式，等待完成后重啟
- 工程重下：若程序異常，用 InoTouch 軟件重新下載正確型號的工程文件
-
硬件拆解維修（需專業操作）
- 排線 / 接口修復：拆開后蓋，重新插拔液晶屏排線、觸摸板排線、電源排線
-
部件更換：
- 觸摸無響應：更換電容觸摸玻璃 + 控制板
- 顯示異常：更換液晶屏組件
- 電源故障：更換內部電源模塊 / DC-DC 轉換板
- 主板故障：更換核心主板（需重新燒錄序列號與授權）
- EMC 優化：若受干擾導致觸摸跳點，給通訊線套磁環，遠離動力線纜
-
專業級維修（針對復雜故障）
- 若為存儲芯片（eMMC/NAND）損壞，需拆芯片重燒系統鏡像
- 若為 CPU / 電源管理芯片故障，需 BGA 返修臺進行芯片級更換
- 維修后需做老化測試（連續通電 24 小時），驗證穩定性
⚠️ 注意事項
- 維修前務必斷電，防止短路損壞主板
- 更換液晶屏 / 觸摸板時，選擇原裝或兼容型號，避免尺寸 / 接口不匹配
- 固件升級時嚴禁斷電，否則會導致設備變磚
- 若設備在保修期內，優先聯系匯川官方售后（400-828-2208）
