一、故障點定位

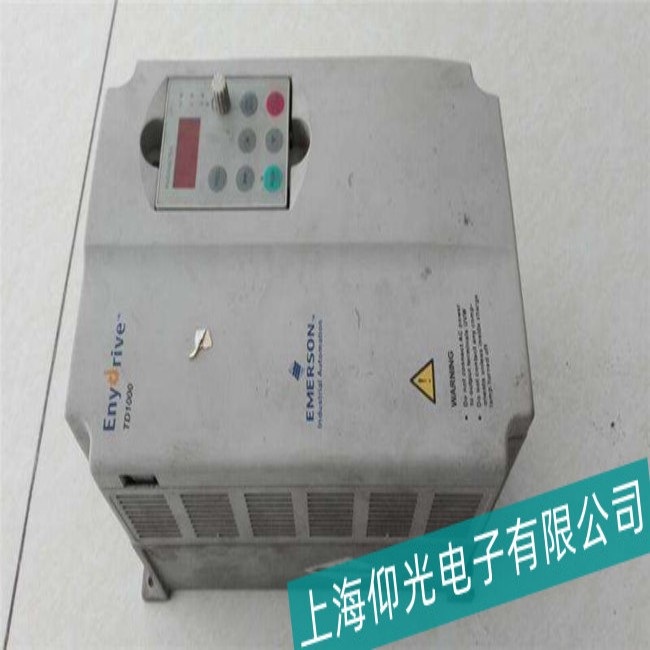

艾默生 EV1000/EV2000 系列變頻器 E013 為本機過載保護報警，區別于 E014 電機過載故障，報警后變頻器限流降功率、停機保護，復位后空載可短時運行，帶載便重復報錯。故障點位分為三大板塊：參數設置點位、供電與負載回路、主板電流采樣硬件。參數設置異常是高發點位，負載機械卡滯為現場常見點位，電流檢測回路損壞屬于隱性硬件故障點位。設備啟動加速階段、滿負荷生產時段最容易觸發 E013 告警。
二、故障原因分析
第一，參數設置不合理是首要誘因。加減速時間參數設置過短，電機短時間拉升轉速，瞬時電流超標觸發過載；V/F 曲線、轉矩提升參數偏高，低壓輸出時勵磁電流過大；直流制動參數電流過大、制動時長不合理，停機階段母線負載激增過載；瞬停后直接重啟旋轉電機，反電動勢沖擊使輸出電流超限。矢量控制機型編碼器接線反向，反饋信號錯亂，變頻器輸出持續大電流，頻繁報 E013。
第二，外部工況與線路異常。廠區電網電壓偏低，變頻器輸入壓降大，同等負載下輸出電流被動升高；機械設備軸承卡死、皮帶過緊、物料卡堵，電機實際負載遠超額定負載；線纜老化破皮、接線端子虛接，運行壓降變大，變相提升運行電流。
第三，內部硬件隱性故障。主板電流采樣電阻、采樣運放老化偏移，采樣數值失真，無過載也誤報警；功率模塊老化內阻變大，帶載損耗驟增，變頻器本體發熱過載。
三、維修處理角度
維修遵循先參數、后外線路、最后檢修硬件的排查順序。
第一步優化運行參數。上電進入?yún)?shù)菜單，合理延長加減速時間；下調轉矩提升數值，匹配電機銘牌優化 V/F 曲線；減小直流制動電流，適當放寬制動時間；開啟轉速跟蹤啟動功能，停機等待電機完全靜止再啟動設備；矢量機型核對編碼器接線，修正相序與參數設置。
第二步排查外圍線路與負載。用萬用表實測三相輸入電壓，電壓偏低加裝穩壓裝置；脫離負載空載試運行，空載不報故障即檢修機械設備，清理異物、更換磨損軸承、調整傳動松緊度；緊固進出線端子，更換破損動力線纜。
第三步檢修變頻器內部硬件�？蛰d參數優化后依舊報警，斷電拆機，檢測電流采樣電路、采樣電阻，更換變質元器件；檢測功率模塊導通特性，老化損壞則更換模塊；清理風道灰塵，檢修散熱風扇，消除高溫帶來的過載誤報。
檢修完畢空載試運行三十分鐘無報警，逐步加載至額定工況，連續運行無 E013 彈出，即可交付投產。
結語
艾默生變頻器E013 過載故障多由參數錯亂、負載異常、采樣硬件故障引發，日常定期核對運行參數、保養機械設備，能夠大幅降低故障頻次，保障變頻系統穩定運轉。
