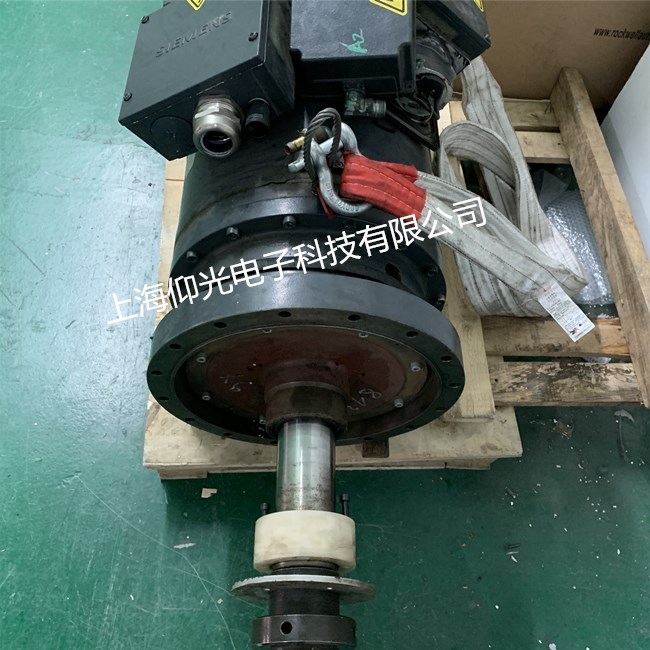

西門子伺服主軸電機
🔍 故障初步診斷
伺服電機故障點排查
-
電氣類故障
- 編碼器故障 / 信號丟失：導致定位不準、報警、無法啟動
- 定子繞組絕緣擊穿 / 短路：表現為跳閘、發熱、異響
- 接線端子 / 抱閘線圈老化：接觸不良、抱閘無法釋放
-
機械類故障
- 軸承磨損 / 卡死：運行時異響、震動大、軸竄動
- 主軸端蓋密封失效：進油 / 進水，導致內部污染
- 軸鍵槽 / 聯軸器磨損：傳動精度下降、打滑
-
其他潛在問題
- 剎車抱閘故障：無法抱閘或松閘，存在安全隱患
- 風扇 / 散熱模塊損壞：過熱報警、性能下降
📋 維修排查方案
-
拆機與外觀檢測
- 拆除電源線、編碼器線、抱閘線，做好標記
- 清潔外觀，檢查端蓋、接線盒、風扇罩是否破損
- 手動盤軸，判斷是否有卡滯、異響或竄動
-
電氣性能檢測
- 用兆歐表檢測繞組對地絕緣電阻，判斷是否短路 / 接地
- 用萬用表檢測抱閘線圈阻值，確認是否斷路 / 短路
- 連接測試平臺，讀取編碼器數據，檢查相位、零點是否正常
-
拆解與內部檢修
- 分離后端蓋，取出編碼器、風扇、剎車組件
- 拆解前端蓋，取出定子、轉子，檢查軸承狀態
- 清理內部油污、粉塵，更換老化密封件
-
核心部件維修 / 更換
- 繞組修復：若絕緣損壞，重新繞線、浸漆、烘干，恢復絕緣等級
- 軸承更換：更換同型號高精度軸承，加注專用潤滑脂
- 編碼器維修 / 更換：清潔碼盤，若損壞則更換同型號編碼器并重新校準零點
- 抱閘維修：更換磨損剎車片，調整抱閘間隙，測試抱閘力
-
裝配與調試
- 按拆機逆序裝配，確保各部件安裝到位、密封良好
- 連接測試平臺，進行空載 / 帶載試運行，檢測電流、溫度、噪音
- 校準編碼器相位，驗證定位精度、轉速穩定性
- 注意事項
- 維修前需提供電機完整型號（如 1PH7/1PH8 系列），便于匹配配件
- 若涉及編碼器校準，需提供原設備參數或配合現場調試
- 建議同步檢查驅動參數，避免因驅動問題導致電機二次故障
✅ 總結
這臺西門子伺服電機的維修核心在于電氣絕緣恢復、機械精度校準、編碼器零點校正，通過標準化流程可恢復其原有的運行性能與精度。
