一、故障點定位

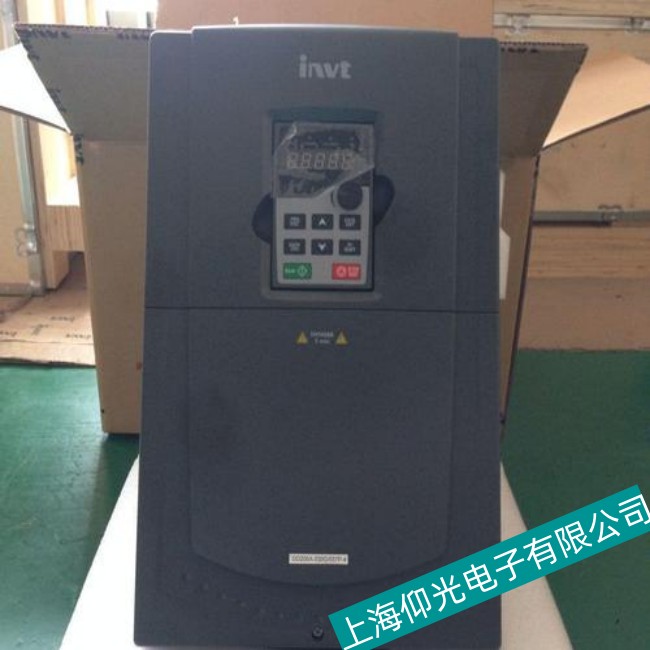

英威騰變頻器C03（OC3）為恒速運行過電流故障，屬高頻保護類報警。故障發生時變頻器立即封鎖輸出、電機停機，多在設備穩定運行階段觸發，伴隨電流飆升、電機發熱、機身抖動。故障點集中在機械負載側、參數設置、電機與線纜、變頻器硬件四大核心區域，區別于加速過流（OC1）與減速過流（OC2），排查重點聚焦穩態運行下的電流異常。
二、故障原因分析
C03 故障本質是恒速階段輸出電流持續超 150% 額定閾值，核心誘因分四類。
機械負載異常是首要原因，占比超 60%。穩定運行中負載突變，如傳送帶堵料、泵體葉輪卡死、傳動軸承磨損卡滯，導致電機阻力驟增，電流超限；負載慣量過大，穩態運行時扭矩需求持續偏高，長期大電流運行觸發保護；機械部件潤滑不良、松動偏移，運行阻力波動，電流反復超標。
參數設置不當為高頻誘因。電機額定電流參數（P02 組）設置偏小，過載閾值過低；恒速限流值（P11.06）設置過嚴，容錯不足；加減速時間過短，雖非加速階段故障，但沖擊電流殘留導致穩態電流偏高；載波頻率設置過高，IGBT 損耗增大、發熱嚴重，觸發過流保護。
電機與線纜故障是深層誘因。電機繞組絕緣老化、局部短路，運行電流失衡、三相不平衡度超 15%；電機軸承損壞，運行阻力增大、電流飆升；輸出線纜破損、接地或相間短路，漏電流增大；線纜過長、線徑偏小，壓降過大、電流異常。
變頻器硬件與供電問題不可忽視。IGBT 功率模塊老化、導通不良，輸出電流畸變；電流檢測電路（霍爾傳感器、采樣電阻）漂移或損壞，誤報過流；電網電壓偏低、波動超 10%，輸出功率不足、電流被迫升高；內部散熱不良，溫度升高導致元件性能下降，觸發保護。
三、維修處理角度
維修遵循先外后內、先簡后繁、先參數后硬件原則，按 “查機械→核參數→檢電機線纜→修硬件” 順序推進。
第一步排查機械負載。斷電后手動盤車，檢查電機與負載轉動是否順暢，有無卡滯、異響；清理堵料、更換磨損軸承、補充潤滑，消除機械阻力；確認負載功率與變頻器匹配，選型偏小則更換大功率機型。
第二步優化參數設置。核對電機銘牌，修正 P02 組額定電流參數；適度提高恒速限流值（150%-200%），延長加減速時間（10-20 秒），降低載波頻率（4-8kHz）；恢復參數默認值，重新進行電機參數辨識，確�？刂七m配。
第三步檢測電機與線纜。斷電放電后，用兆歐表測電機繞組對地絕緣電阻（≥1MΩ 正常），萬用表測相間電阻（平衡、差值＜5%），排除短路故障；檢查輸出線纜有無破損、接地，緊固接線端子，更換老化線纜；測量三相電流，不平衡度超 15% 需排查電機或線纜問題。
第四步檢修變頻器硬件。斷開電機線，上電空載測試，報警依舊則判定內部故障；斷電后檢測 IGBT 模塊通斷狀態，異常則更換；檢查電流檢測電路、驅動板，修復虛焊、更換損壞元器件；清理內部灰塵，檢查散熱風扇，改善散熱條件；測量供電電壓，確保穩定在 380V±10%。
維修完成后，空載上電試運行，報警消除后點動測試，運行平穩無異常；再帶載運行，監測電流、溫度穩定，三相平衡無報警復發，即可投入生產。
結語
英威騰變頻器C03故障多由機械卡滯、參數不合理、電機絕緣老化、線纜異常引發，硬件損壞與供電波動為次要因素。日常維護需定期檢查機械狀態、緊固接線、清理散熱通道；調試時精準設置參數、匹配負載選型，可大幅降低故障概率，保障變頻驅動系統穩定運行。
