一、故障點定位

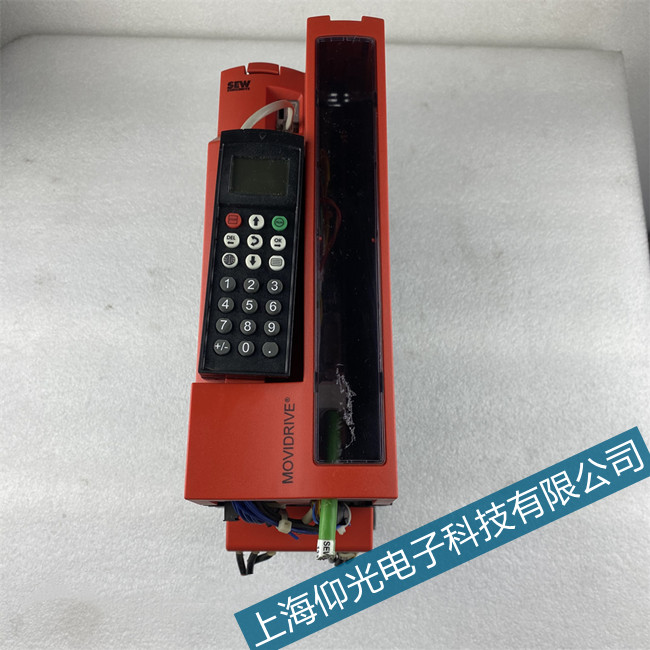

SEW驅動器F28為總線通訊超時故障，屬通訊類重故障。報警時驅動器緊急停機、封鎖輸出，面板顯示 “F28”，無法遠程控制，斷電后可復位但運行中易復發。故障本質是驅動器與上位機 / 控制器（SBus/CANopen） 在規定周期內未完成數據交換。故障點集中在通訊線路、網絡配置、接口硬件、供電與干擾四大核心區域。
二、故障原因分析
F28 故障核心是通訊鏈路中斷或信號異常，誘因分四類，線路與配置問題占比最高。
通訊線路異常是首要原因，占比超 60%。總線電纜破損、老化、接地不良；接頭松動、氧化或針腳虛焊；屏蔽層未單端接地，干擾信號侵入；總線終端電阻缺失、錯接或阻值異常（標準 120Ω）。
網絡參數配置錯誤易被忽視。驅動器地址重復或未設；波特率、數據位、校驗位與上位機不匹配；通訊周期設置過短，數據處理超時；未啟用抗干擾參數（如重試次數、濾波）。
接口硬件老化或損壞是深層誘因。驅動器通訊端口（X12/X13）芯片（如 CAN 控制器、收發器）擊穿、虛焊；端口 ESD 防護元件損壞；上位機通訊卡故障；總線中繼器 / 集線器供電異�；驌p壞。
供電不穩與電磁干擾為隱蔽誘因。驅動器 24V 控制電源波動、壓降過大；動力電纜與通訊線同管敷設，強電干擾；現場變頻器、接觸器頻繁啟停，產生電磁噪聲；接地系統不良，地電位差引發信號畸變。
三、維修處理角度
維修遵循先外后內、先簡后繁、先線路后硬件原則，按 “查線路→核配置→檢接口→排干擾” 順序推進。
第一步排查通訊線路。斷電后檢查總線電纜，更換破損、老化線纜；緊固接頭，清潔氧化針腳，重新壓接；確認屏蔽層單端接地，遠離動力線；測量終端電阻，總線兩端各接 120Ω，中間節點斷開。
第二步核對網絡參數。用 MotionStudio 軟件連接驅動器，確認地址唯一；匹配波特率（如 125kbps/250kbps）、數據位、校驗位；延長通訊周期至合理值（如 10–20ms）；啟用通訊重試（3–5 次）與信號濾波功能。
第三步檢修通訊接口硬件。斷開總線，單獨連接電腦測試，排除上位機問題；斷電后檢查通訊端口芯片、焊點，修復虛焊；測量端口供電（24V±5%），異常則檢修電源板；更換通訊芯片或接口板，排除硬件損壞。
第四步消除電磁干擾。將通訊線與動力線分槽敷設，間距≥30cm；加裝磁環、信號隔離器；優化接地系統，驅動器、上位機、電機共地；檢查并更換老化接觸器、變頻器，減少干擾源。
維修完成后，空載上電，通訊連接正常、無報警；點動測試，遠程控制響應靈敏；帶載運行，連續監測通訊狀態穩定，報警不復發即可投入生產。
結語
SEW驅動器F28故障多由總線線路破損、參數不匹配、接口芯片老化、電磁干擾引發。日常維護需定期檢查通訊接頭、緊固屏蔽層、清理終端電阻；調試時精準配置網絡參數、規范布線，可大幅降低故障概率，保障驅動系統通訊穩定運行。
