一、故障點定位

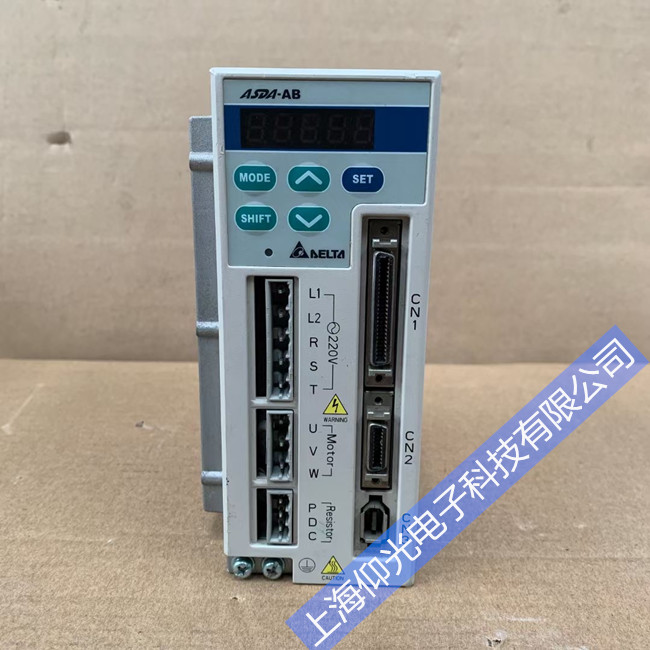

臺達 AB伺服驅動器4號報警（ALE04/AL004），官方定義為電機過載保護，屬高頻保護類故障。故障觸發時驅動器封鎖輸出、電機停機，多在啟動瞬間、負載波動或運行一段時間后出現，伴隨電機發熱、電流飆升、抖動異響。故障點集中在機械負載側、參數設置、電機與編碼器、驅動器硬件四大核心區域。
二、故障原因分析
4 號報警本質是電機電流持續超設定閾值，過載保護動作，核心誘因分四類。
機械負載異常是首要原因，占比超 50%。負載過大超電機額定值；傳動部件（軸承、齒輪、皮帶）卡滯、潤滑不良或磨損，增加運行阻力；負載慣量過大，加減速時扭矩需求激增，電流超限。
參數設置不當為高頻誘因。Pr04（電機額定電流）設置偏小，過載閾值過低；過載保護等級（OL）設置過短（如 60s），容錯不足；加減速時間過短，啟動沖擊電流過大；速度 / 位置環增益過高，運行波動大，電流反復超限。
電機與編碼器故障是深層誘因。電機繞組絕緣老化、局部短路，運行電流失衡；電機軸承損壞，堵轉阻力大；編碼器接線松動、斷線或損壞，反饋信號異常，驅動器誤判過載；電機型號與驅動器不匹配，功率容量不足。
驅動器硬件與供電問題不可忽視。IGBT 功率模塊老化、導通不良，輸出電流異常；電流檢測電路（霍爾傳感器、采樣電阻）漂移或損壞，誤報過載；供電電壓偏低、波動大，輸出功率不足；內部散熱不良，溫度升高觸發保護。
三、維修處理角度
維修遵循先外后內、先簡后繁、先參數后硬件原則，按 “查機械→核參數→檢電機→修硬件” 順序推進。
第一步排查機械負載。斷電后手動盤車，檢查電機與負載是否卡滯、轉動順暢；清理雜物、更換損壞軸承、補充潤滑，消除機械阻力；確認負載功率與驅動器匹配，選型偏小則更換大功率機型。
第二步優化參數設置。核對電機銘牌參數，修正 Pr04 等錯誤設置；延長加減速時間（如 5s 增至 15s），降低啟動沖擊；適度提高過載保護等級，優化速度 / 位置環增益，減少電流波動；矢量控制模式下，脫開負載執行電機參數辨識。
第三步檢測電機與編碼器。斷電放電后，用兆歐表測電機繞組對地絕緣電阻（≥1MΩ 正常），萬用表測相間電阻（平衡、差值＜5%），排除短路故障；檢查編碼器接線有無松動、破損，更換損壞線纜，測試編碼器信號是否正常。
第四步檢修驅動器硬件。斷開電機線，上電空載測試，報警依舊則判定內部故障；斷電后檢測 IGBT 模塊通斷狀態，異常則更換；檢查電流檢測電路、驅動板，修復虛焊、更換損壞元器件；清理內部灰塵，檢查散熱風扇，改善散熱條件；測量供電電壓，確保穩定在 380V±10%。
維修完成后，空載上電試運行，報警消除后點動測試，運行平穩無異常；再帶載運行，監測電流、溫度穩定，無報警復發，即可投入生產。
結語
臺達AB驅動器4 號報警多由機械卡滯、參數不合理、電機絕緣老化、編碼器異常引發，硬件損壞與供電波動為次要因素。日常維護需定期檢查機械狀態、緊固接線、清理散熱通道；調試時精準設置參數、匹配負載選型，可大幅降低故障概率，保障伺服系統穩定運行。
