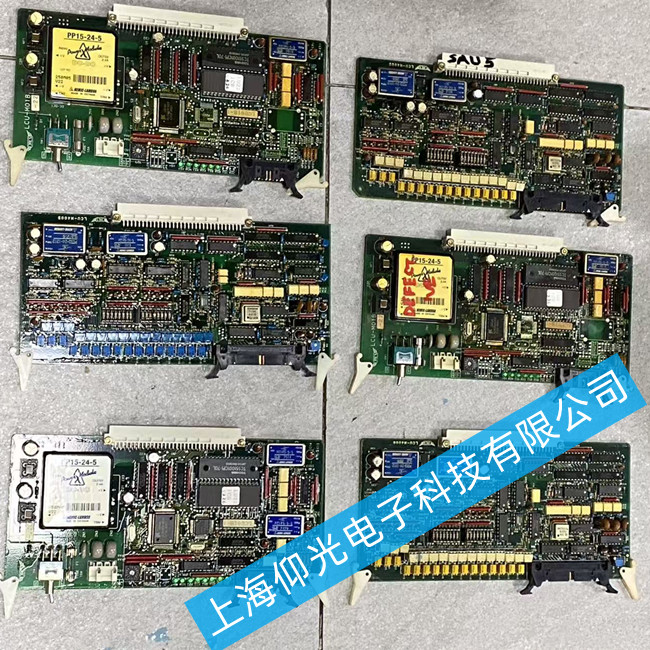

JRCS航行燈電流面板維修JNE1203無輸出故障維修
一、設備概述與故障背景
JRCS JNE1203（部分資料中也稱為JNE-203系列）航行燈電流面板，主要用于船舶航行燈（桅燈、舷燈、尾燈）的供電控制與電流監測。其核心功能是檢測每路燈泡的電流狀態，并在燈泡損壞（開路）或線路短路時觸發面板報警（指示燈閃爍或蜂鳴）。
“無輸出”故障表現：
面板某一路或多路指示燈不亮，且對應燈具不工作。
面板無任何電源指示，整機“死機”。
輸出端無電壓，但輸入端供電正常。
此類故障通常由外部負載短路沖擊、內部電源損壞或繼電器老化導致。
二、故障排查流程（從簡到繁）
1. 斷電安全準備
掛牌上鎖：在船舶配電板斷開該面板的電源開關，懸掛“禁止合閘”警示牌。
放電操作：打開面板外殼后，使用萬用表確認內部濾波電容已放電完畢，防止觸電。
2. 外部線路與負載排查（先排除外因）
在拆解面板前，優先確認故障是否由外部因素引起，避免無效維修。
斷開負載：將面板輸出端子上的所有航行燈線路拆下（做好標記）。
測量對地絕緣：使用兆歐表（搖表）測量每路輸出線對地絕緣電阻，應大于 1 MΩ。若絕緣過低，說明外部線路或燈座進水短路（常見于桅桿處），需先修復線路。
燈泡狀態檢查：檢查對應燈泡是否燈絲燒斷或底座燒黑。
3. 內部電源模塊檢測

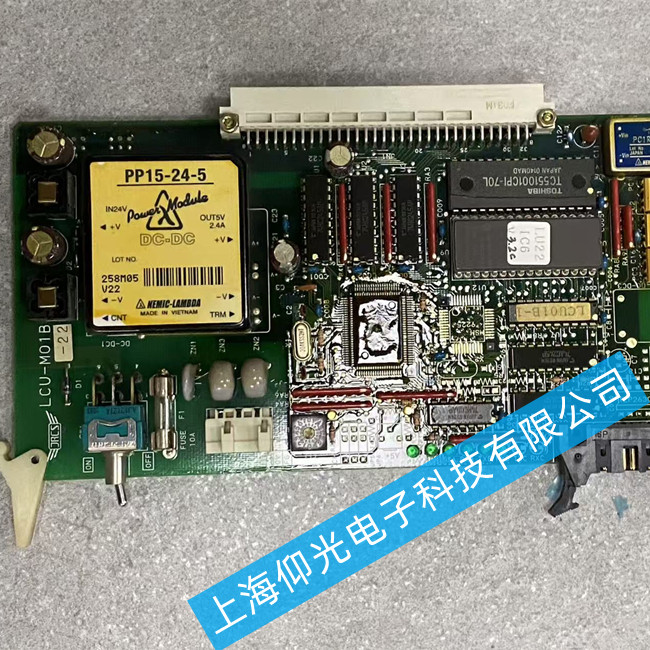

若外部線路正常，則故障在面板內部。JNE1203通常采用獨立的開關電源模塊或線性穩壓電路為控制部分供電。
通電測試（謹慎）：在確保安全的前提下，僅接入電源線（不接負載），合閘。
測量關鍵點電壓：
輸入端：確認AC 220V（或24V）輸入電壓是否正常。
直流側：查找板上的整流橋和濾波電容，測量直流母線電壓（通常為300V左右）。若無此電壓，重點檢查輸入保險絲（Fuse）和壓敏電阻（Varistor）。壓敏電阻在遭受雷擊或過壓時極易燒毀短路，導致保險絲熔斷。
低壓輸出：檢查給繼電器和指示燈供電的DC 12V/24V是否正常。若無輸出，檢查板上的三端穩壓芯片（如7812）或開關電源模塊。
