一、故障點定位

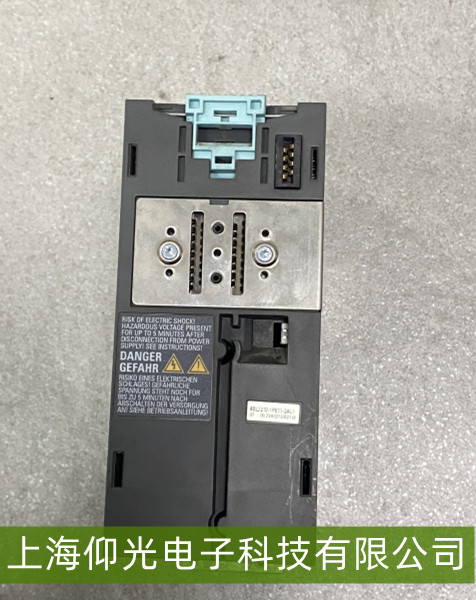

西門子變頻器報F003，核心定義為直流母線電壓過低故障，是工業現場高頻供電類故障，表現為開機報錯、運行中頻繁停機，重載或電網波動時尤為明顯。核心故障點集中三大板塊，定位精準可快速規避盲目維修：
外部供電回路：三相進線電壓偏低、缺相，接線端子松動氧化、線纜老化破損，線路壓降過大，前端空開、接觸器觸點燒蝕接觸不良。
內部主回路：預充電接觸器動作異常、觸點燒蝕，整流橋模塊性能衰減或單相損壞，直流母線濾波電容老化失容、鼓包漏液。
檢測與參數：電壓采樣電阻、檢測電路元件漂移損壞，采樣信號失真引發誤報；母線電壓保護閾值設置不當（極少數情況）。
二、故障原因分析
F003 故障本質是直流母線電壓低于系統設定下限（通常為額定電壓的 70% 左右） ，觸發欠壓保護，核心誘因集中在供電、硬件老化兩大層面。工業廠區用電負荷波動大，用電高峰時電網電壓整體偏低，遠距離供電線路過長、線徑不足，會產生明顯壓降，導致變頻器輸入電壓達不到額定標準；設備長期運行產生的震動，會造成進線端子松動、氧化，形成隱性接觸不良，供電穩定性大幅下降。變頻器內部，直流母線濾波電容長期在高溫環境下工作，會逐漸老化，容量衰減、內阻增大，穩壓儲能能力變差，帶載后母線電壓快速跌落；預充電接觸器頻繁吸合斷開，觸點易燒蝕氧化，無法正常完成預充電流程，導致母線無法建立標準電壓。此外，控制柜粉塵堆積、潮濕受潮，會加速整流橋、采樣電路元件老化，引發硬件故障；極少數情況下，參數誤設導致保護閾值過低，也會出現無實際欠壓卻頻繁報警的現象。
三、維修處理角度
維修遵循先外后內、先供電后硬件、先排查后更換的原則，高效排查修復，避免二次損壞：
排查外部供電（優先操作）：斷電后緊固所有電源接線端子，清理端子表面氧化層；用萬用表測量三相輸入電壓，確認無缺相、電壓處于額定范圍（如 380V±5%）；檢查前端空開、接觸器，更換老化、燒蝕的配件，加粗過長供電線纜，減少線路壓降。
檢修內部主回路：拆開變頻器外殼，直觀檢查直流母線電容，若有鼓包、漏液、頂部防爆紋開裂，及時整組更換同規格電容；檢查預充電接觸器，觀察動作是否順暢，觸點有無燒蝕，接觸不良則直接更換；用萬用表檢測整流橋模塊導通狀態，排查單相導通異常問題。
校準檢測回路與參數：排查電壓采樣線路有無虛焊、斷線，測試采樣電阻、檢測元件，更換漂移、損壞的配件，修復檢測電路，杜絕誤報；進入變頻器參數界面，核對母線電壓保護閾值，恢復默認設置，避免參數誤設引發故障。
測試驗證：檢修完成后，先空載上電，觀察直流母線電壓是否穩定在標準范圍，無 F003 報警；再逐步接入電機，從輕載到重載測試，監測電壓波動與運行狀態，確認無異常后，即可投入正常生產。
結語
西門子變頻器F003故障，核心是直流母線供電不足或檢測異常，主要由外部電網不穩、內部硬件老化引發。日常運維中，定期緊固供電線路、清理設備內部粉塵、檢測母線電容狀態、監測電網電壓，合理規避重載與電壓波動工況，可有效降低故障發生率，保障變頻器長期穩定運行。
