一、故障點定位

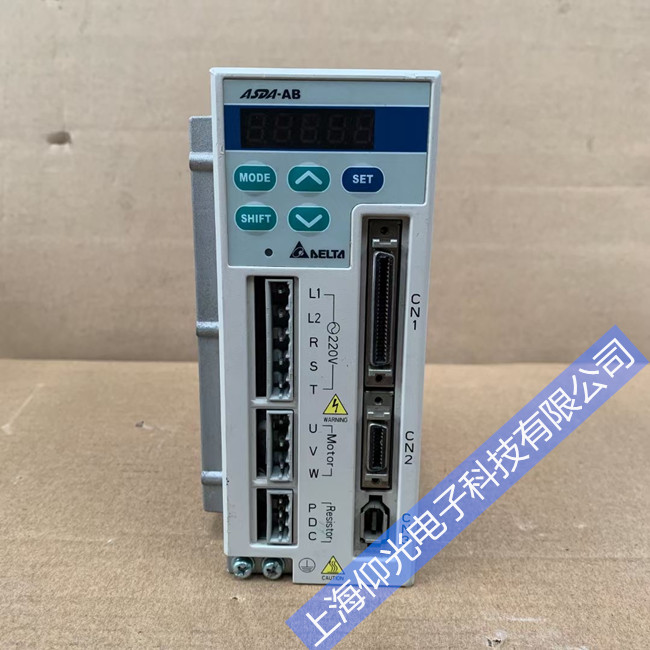

臺達伺服驅動器出現AL011報警，定義為主控制器脈沖指令異常，也就是上位機脈沖指令接收失敗，設備無法接收定位信號，出現不走位、隨機跑偏直接停機報錯。故障點主要分為三大方向。
一是指令傳輸線路故障，脈沖控制線斷線、屏蔽層損壞、接線順序接反，端子松動虛接；二是信號發送與接收端異常，PLC 脈沖輸出點損壞、伺服接收端口故障、脈沖頻率超出驅動器識別范圍；三是參數設置與電磁干擾，脈沖形態參數不匹配、電子齒輪比設置錯誤，現場強電干擾造成脈沖信號丟失錯亂。
二、故障原因分析
AL011 報警本質是驅動器長時間未收到有效脈沖指令，或是收到的脈沖信號紊亂無效，系統判定指令異常觸發保護。
線路問題是最常見誘因，脈沖信號線布線雜亂，長期被拉扯彎折極易出現內部斷線，接線時正負極接反、差分與單端脈沖線混用，都會直接導致指令無法正常傳輸。車間震動導致接線端子松動，出現時通時斷，設備運行中途突然報警停機。
上位機與端口故障同樣多發，PLC 高速脈沖輸出點燒毀、晶體管老化無力輸出信號，就算線路完好也無指令下發；伺服驅動器內部脈沖接收光耦老化擊穿，無法識別外部脈沖信號，直接彈出故障代碼。
參數搭配錯誤也極易引發該故障，上位機脈沖模式與伺服內部脈沖形態設置不一致，脈沖頻率設置過高超出驅動器響應范圍，電子齒輪比值偏差過大，都會造成脈沖識別失敗。同時變頻器、接觸器等大功率設備產生電磁干擾，沒有做好屏蔽接地，脈沖信號被嚴重干擾失真，頻繁誤報 AL011。
三、維修處理角度
維修遵循先查線路、再核參數、最后排查硬件端口的順序檢修。
首先斷電全面排查脈沖控制線，核對脈沖正負、方向信號線接線定義，糾正接錯線路；重新緊固所有接線端子，更換老化破損屏蔽信號線，走線遠離動力電纜，單獨布線并做好屏蔽單端接地，減少信號干擾。
其次核對伺服內部控制參數，確認脈沖輸入模式、脈沖形態與上位機輸出格式保持統一，合理調整脈沖最高響應頻率，修正錯誤電子齒輪比參數，恢復基礎脈沖控制參數后重新調試。
接著單獨測試信號輸出，利用 PLC 單獨發送脈沖，用儀表檢測線路有無脈沖輸出，無信號則維修或更換 PLC 脈沖輸出點位；有脈沖輸入依舊報警，說明伺服接收端口損壞。
最后檢修驅動器內部脈沖接收電路，清理主板灰塵，檢測脈沖接收光耦、限流電阻等元器件，對老化損壞配件進行更換修復，恢復脈沖接收功能。
全部排查完成后上電試運行，點動發送脈沖測試走位精準順暢，不再出現 AL011 報警，連續空載、帶載運行測試穩定后，即可投入正常生產使用。
臺達伺服驅動器AL011脈沖指令異常故障，主要由線路接線錯誤、參數不匹配、端口損壞、電磁干擾四大因素導致。日常使用規范布線走線，做好屏蔽抗干擾，定期檢查脈沖線路牢固度，調試時統一脈沖控制參數，能夠有效杜絕此類故障，保障設備精準定位運行。
