一、故障點定位

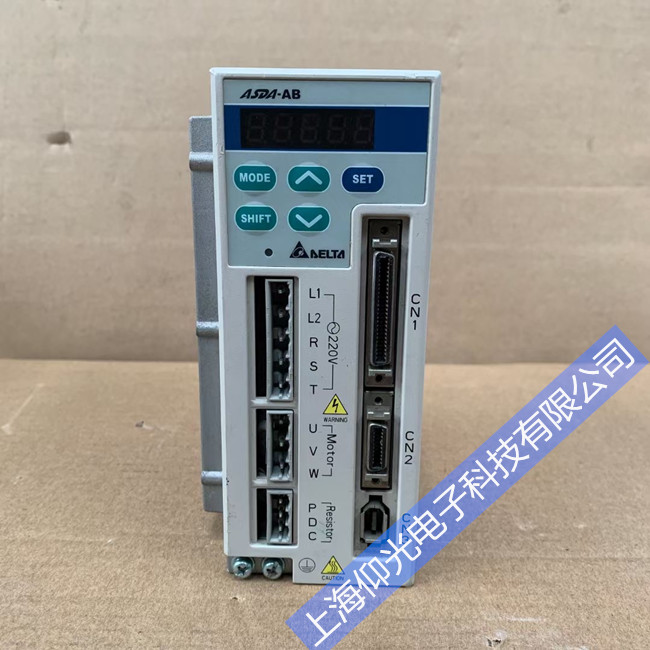

臺達伺服驅動器報警AL006，為伺服電機過載故障，運行中頻繁報警停機，負載越大報錯越頻繁。主要故障點分為三大類。第一類為機械負載故障，設備傳動結構卡死、導軌卡頓、軸承抱死，皮帶鏈條過緊，負載阻力超出額定范圍。第二類是動力與接線故障，電機動力線缺相、虛接、絕緣破損，電機繞組老化內阻變大，接線端子松動打火導致出力不足。第三類為驅動硬件與參數問題，驅動器電流檢測異常、功率模塊性能下降，增益參數搭配不合理，加減速時間過短造成瞬時過載。
二、故障原因分析
AL006 故障本質是伺服運行電流長時間超出額定電流，系統判定負載過載觸發保護停機。機械層面是最主要誘因，設備長期使用出現磨損、異物卡滯，運動阻力持續增大，伺服電機需要持續輸出大扭矩才能帶動負載，長時間大電流運行直接觸發過載報警。頻繁啟停、頻繁正反轉，也會不斷加大電機負荷，加劇過載現象。電氣線路方面，現場震動導致動力線端子松動、線路老化，出現接觸不良，電機出力不均衡，運行電流異常升高。電機內部繞組受潮、輕微短路，不僅運行發熱嚴重，還會大幅增加空載電流，極易觸發 AL006 警報。參數調試不當也十分常見，速度環、位置環增益設置過高，系統響應過于靈敏，運行抖動劇烈；加減速時間設置太短，啟停瞬間沖擊電流過大，超出驅動器承受范圍。另外驅動器內部電流采樣元件漂移，也會出現負載正常卻誤報過載的情況。
三、維修處理角度
維修遵循先查機械、再查線路、最后優化參數檢修硬件的思路開展。首先停機排查機械結構，手動全程盤動負載機構，檢查有無卡頓、異響、阻力過大現象，清理傳動部位雜物，調整皮帶松緊度，加注潤滑油脂，修復磨損卡死部件，徹底消除機械過重阻力。其次全面檢修電機線路，斷電緊固電機動力線與編碼器線所有端子，重新壓接松動線路，檢查線纜外皮有無破損漏電。使用萬用表檢測電機繞組阻值是否平衡，用搖表測量對地絕緣，繞組異常及時維修或更換伺服電機。完成外部排查后進行參數優化，適當延長加減速時間，降低過高的環增益參數，降低運行沖擊；合理調整扭矩限制參數，匹配現場實際負載工況�；謴�(fù)出廠參數后重新精準調試，適配設備運行需求。若以上操作依舊報警，判定為驅動器內部故障，拆開驅動器檢查電流采樣電路、驅動板以及功率模塊，清理內部粉塵，更換老化漂移元器件，修復硬件檢測異常問題。全部調試維修完成后，空載試運行觀察運行電流平穩無異常，再帶負載長時間運行，確認不再?gòu)棾?AL006 故障，設備運行平穩即可正常投入使用。
結語
臺達伺服驅動器AL006過載故障，大多由機械阻力過大、線路接觸不良、參數調試不合理造成。日常維護定期保養傳動結構，緊固伺服接線，科學調試運行參數，既能延長伺服使用壽命，也能有效規避過載報警，保障自動化設備高效穩定運行。
