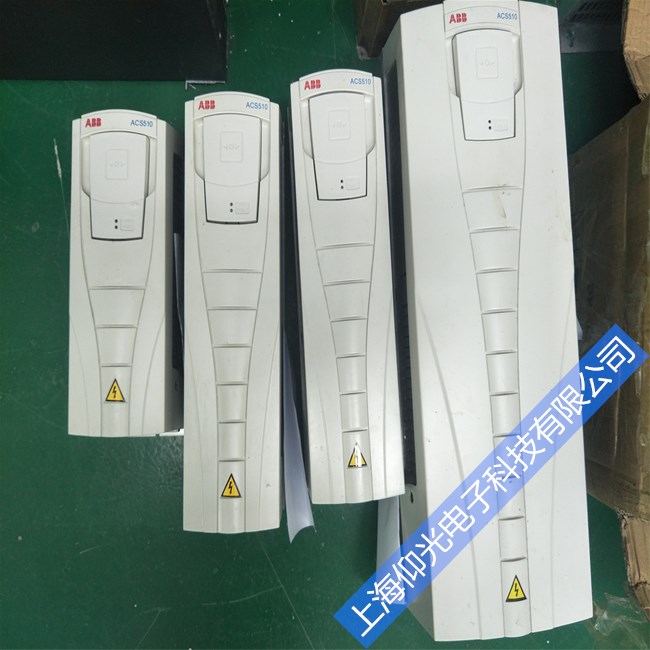

ABB ACS510 系列風機水泵專用變頻器，以下是針對它的完整維修方案：
🔍 常見故障與排查方向
表格
| 故障類型 | 典型表現 | 可能原因 | 處理建議 |
|---|---|---|---|
| 過流故障（代碼 1） | 上電 / 運行時報 F0001 | 電機過載、加速時間過短、電纜短路 | 檢查電機絕緣；延長加速時間（參數 2202/2205）；排查電纜破損 |
| 直流過壓（代碼 2） | 減速時報 F0002 | 減速時間過短、制動電阻失效 | 延長減速時間；更換匹配制動電阻；檢查電源電壓 |
| 過溫故障（代碼 3） | 面板顯示高溫報警 | 散熱風扇停轉、風道積塵、環境溫度過高 | 清理散熱器灰塵；更換故障風扇；改善通風散熱 |
| 通訊 / 面板丟失（代碼 10） | 面板無顯示或通訊中斷 | 面板接觸不良、控制板故障 | 重新插拔面板；檢查控制板排線；更換面板 |
| 模擬量丟失（代碼 7） | AI1/AI2 信號失效 | 接線松動、信號源故障 | 檢查接線端子；測試模擬量信號源；調整故障閾值參數 |
🛠️ 維修流程建議
-
安全第一步
- 斷電后等待至少 10 分鐘，用萬用表測量直流母線電壓，確認低于 36V 再拆機。
- 嚴禁帶電操作，避免高壓觸電風險。
-
外觀與硬件檢查
- 查看 IGBT 模塊、電解電容、電源板是否有鼓包、燒痕、腐蝕。
- 測試風扇是否運轉，清理風道積塵。
-
電路級維修
- 若模塊損壞：更換同型號 IGBT 模塊，并同步檢查驅動電路。
- 若電容鼓包：更換同規格電解電容，注意極性。
- 若電源板故障：修復開關電源或更換電源板。
-
參數與功能測試
- 維修后恢復出廠參數，重新配置電機參數。
- 空載測試輸出電壓、電流，確認無報警后帶負載試運行。
⚠️ 重要提醒
- ABB 官方明確：ACS510 不建議現場拆機維修，內部高壓與精密電路易造成二次損壞。
- 若設備已過保，優先選擇專業自動化維修公司，避免自行操作導致報廢
-
上海仰光電子維修變頻器常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
