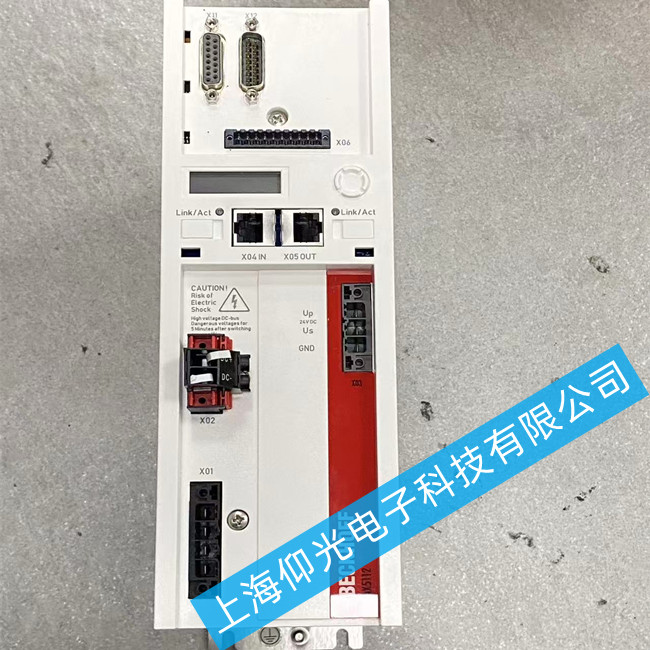

倍福驅動器維修AX5125-000-0200報警代碼FD41故障維修
1. 電源與母線電壓類故障
FD41 / E.02 (Mains supply: U main too high)
含義：主電源電壓過高。
排查：使用萬用表測量驅動器L1/L2/L3輸入端電壓，確認是否超過額定范圍（如400V+10%）。檢查電網波動或再生能量是否過大。
維修：若外部電壓正常，需檢查驅動器內部整流橋及電壓檢測電路。
FD42 / E.01 (Mains supply: U main too low)
含義：主電源電壓過低或斷電。
排查：檢查主空開是否跳閘，電源線是否松動，測量輸入電壓是否低于閾值（如342V）。檢查大功率設備同時啟動導致的壓降。
維修：緊固接線端子，改善供電質量。若驅動器內部電源檢測電路分壓電阻損壞，需更換。
FD43 (Mains supply: Power down)
含義：主電源斷電。
排查：通常為正常斷電記錄，若在運行中報出，檢查主回路接觸器或斷路器。
ED43 (Under voltage - DC link)
含義：直流母線電壓過低。
排查：檢查主電源是否缺相，整流模塊是否損壞，或母線電容是否老化（容量衰減導致帶載時電壓驟降）。
維修：更換損壞的整流模塊或失效的電解電容。
2. 過流與硬件保護類故障
FC08 / FC0B (Overcurrent error)
含義：電機過流或輸出短路。
排查：斷開電機動力線（X13/X23），空載上電。若仍報警，為驅動器內部IGBT或驅動電路故障；若消除，檢查電機絕緣、動力線纜是否破損對地短路，或機械負載是否卡死。
維修：更換燒毀的功率模塊（IPM），檢查并修復驅動光耦及采樣電阻。
FD19 (A/D-Converter: Peripheral voltage - measuring error)
含義：外圍電壓A/D轉換測量錯誤。
排查：檢查24V外圍電源（Up）是否穩定，接線是否良好。常見于EMC干擾。
維修：加強屏蔽接地，若頻繁出現且電壓正常，多為內部檢測芯片或運放故障。
倍福伺服驅動器維修：模塊炸，帶不動負載，主軸準備未緒，無使能，使能不上，驅動器未使能，編碼器報警故障，主軸驅動模塊報警，輸出電壓低，紅色燈亮，無顯示，缺相,輸出控制點壞，使能不正常，報故障，不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行,Z軸報警，X軸無法使能，Y軸短期內驅動故障維修，驅動電機變頻器出錯，軸伺服故障，伺服電機不轉等等故障維修。
