西門子觸摸屏維修IPC477E 6AN7241-5JB03-0FA8電源板故障維修
一、故障型號與部件定位

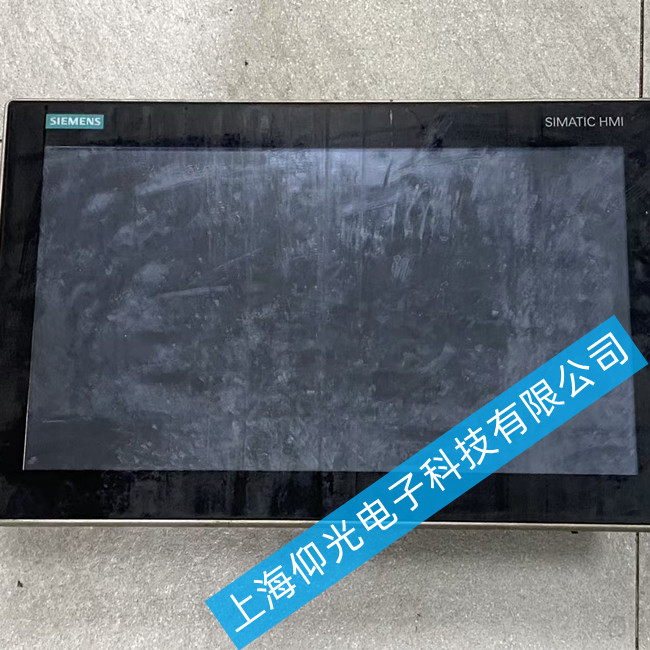

整機型號：Simatic IPC477E
訂貨號/物料號：6AN7241-5JB03-0FA8
故障部件：內部電源板（通常為獨立板卡，非標準ATX電源）
核心功能：AC/DC轉換及多路DC/DC穩壓（為主板提供+12V、+5V、+3.3V，為屏幕提供背光驅動電壓）。
二、典型故障現象與判斷
當IPC477E出現以下癥狀時，應優先懷疑電源板故障：
完全無反應（黑屏）：上電后電源指示燈不亮，風扇不轉，屏幕無任何顯示。這是最常見的電源板初級側故障（如保險絲熔斷、整流橋損壞）。
間歇性重啟或死機：設備運行中突然重啟或死機，多因電源板輸出電壓紋波過大、帶載能力下降（電容老化）導致主板工作不穩定。
有電源指示燈但黑屏：電源燈亮（或閃爍），但屏幕不亮�？赡転殡娫窗灞彻怛�(qū)動電路故障（高壓板部分）或+24V背光輸出異常。
電壓輸出異常：用萬用表測量電源板輸出接口，若+5VSB（待機電壓）或+12V電壓偏離額定值超過±5%，即可判定電源板故障
三、維修排查流程（從簡到繁）
1. 外部供電排查（不斷電操作）
測輸入電壓：確認外部電源（通常為24V DC或220V AC）穩定，波動不超過±10%。工業現場的大功率設備啟停（如空調壓縮機）產生的浪涌是電源板燒毀的常見誘因。
查連接線：檢查航空插頭或端子排是否氧化、松動。
2. 內部電源板靜態檢測（斷電拆機）
目視檢查：重點觀察電源板上的電解電容是否鼓包、漏液（尤其是大容量濾波電容），檢查保險管是否發黑熔斷，以及MOS管、整流橋是否有燒灼痕跡。
西門子觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
