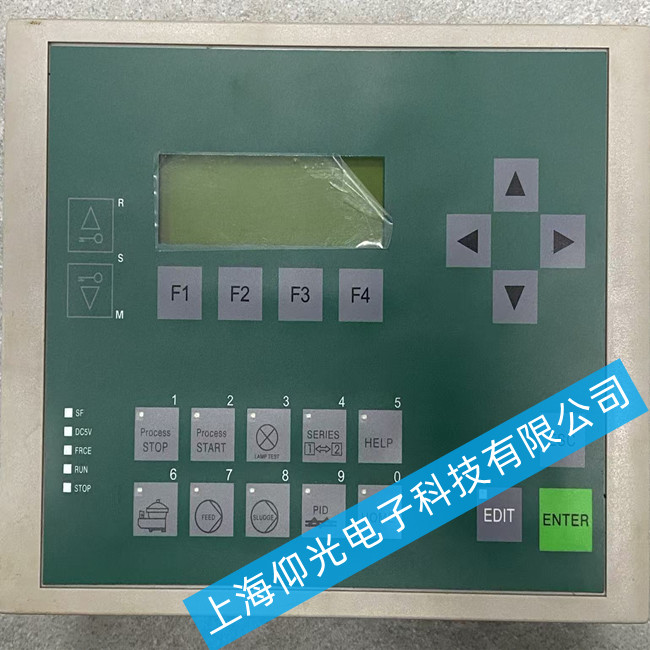

GEA分油機控制面板維修0005-4050-430黑屏故障維修

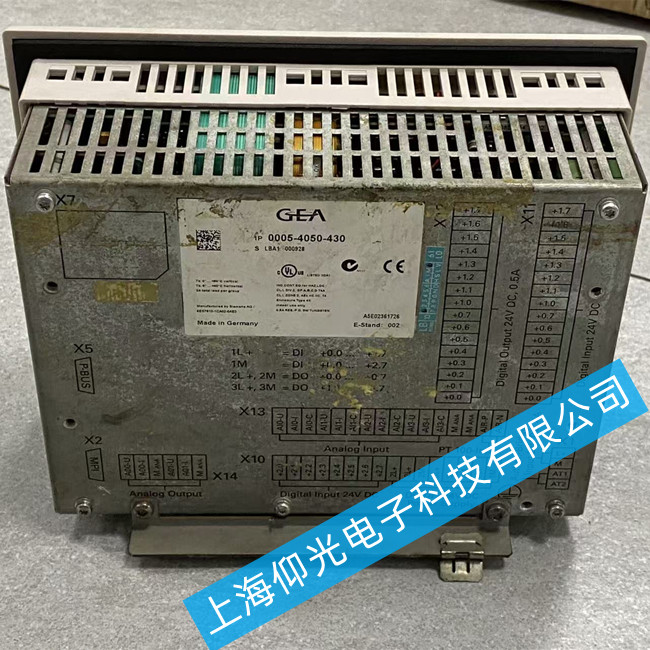

GEA 分油機控制器（型號 0005-4050-430，對應西門子 SIMATIC C7-613 集成單元）黑屏故障核心多為背光/電源板損壞或內部排線松動，需優先排查供電電壓與背光信號，而非直接更換整機 。
故障核心判斷與快速自檢
現象區分：上電后屏幕全黑，但用強光手電斜射屏幕隱約可見圖像/菜單，說明液晶驅動正常，僅背光系統（高壓板/燈管/LED 驅動）失效；若完全無圖像且無指示燈反應，多為電源模塊無輸出或主板死機。
關鍵電壓標準：該控制器通常由本安電源供電，輸入工作電壓需穩定在DC 24V（允許波動范圍±5%），若測量輸入端低于DC 11.6V或無電壓，故障點在外部電源或保險絲 。
環境因素：機艙高溫高濕易導致電容鼓包、接插件氧化，重點檢查電源板濾波電容及屏幕排線接口 。
維修排查步驟（按順序執行）
斷電測源：斷開電源，萬用表測量控制器輸入端子電壓；若電壓異常，檢查外部 24V 電源模塊及線路保險絲；若電壓正常，進行下一步。
背光測試：通電狀態下，用強光照射屏幕中心，觀察是否有微弱顯示內容。若有，確認為背光驅動板或燈條故障，需拆機更換背光組件或高壓板 。
接口重連：拆機檢查液晶模組與主板連接的排線（FFC/FPC）是否松動、氧化或斷裂，重新插拔并固定鎖扣，排除接觸不良 。
主板診斷：若上述正常仍黑屏，檢查主板電源電路（開關管、DC-DC 芯片）及復位信號；部分情況需專業設備重寫屏參或補焊主控芯片 。
數據保護：維修前務必通過編程口備份 PLC 程序及 HMI 組態數據（該型號含 MMC 卡存儲），防止斷電導致程序丟失 。
維修決策建議
自行處理局限：若涉及主板芯片級維修（BGA 植球、IC 更換）或液晶屏物理破損，現場無法修復，需送修專業工控實驗室 。
備件替代：該型號為西門子 SIMATIC C7-613 集成系統（含 CPU+HMI），若主板損壞，通常建議整體更換控制單元或?qū)ふ彝吞柖至计芬浦渤绦颍瑔涡拗靼宄杀拘б孑^低 。
GEA觸摸屏常見故障:上電黑屏、 花屏、暗屏、藍屏、白屏、閃屏,無背光、背光暗、對比度低、有背光無字符,上電無反應、上電燒元器件,不能正常開機、按觸摸屏無反應或反應慢(觸摸不良)、內容錯亂、進不了系統界面、顯示不清晰維修,屏幕模糊維修,上電無顯示維修,運行不正常等維修、按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。
