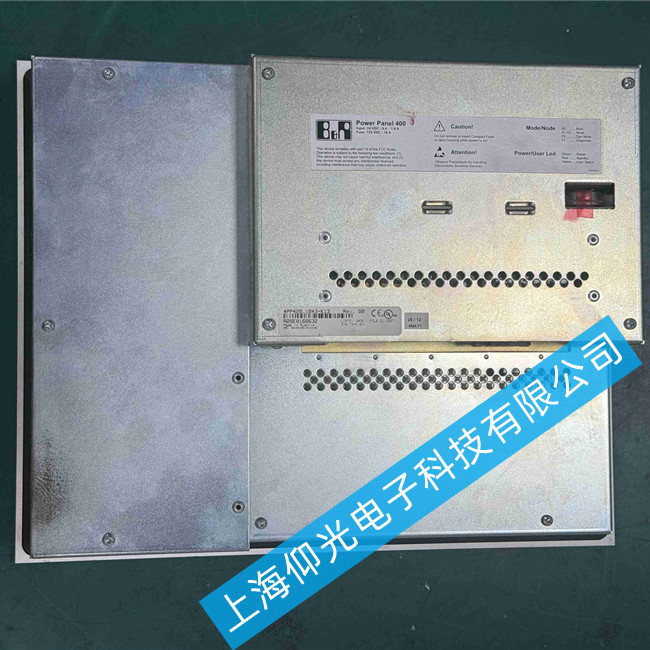

貝加萊觸摸屏維修4PP420.1043-K13通訊失敗等故障維修方法
一、先做外觀與基礎檢查
供電確認：測量 24V DC 輸入端電壓是否在 22.8～25.2V 正常范圍，電壓偏低或紋波過大會導致內部通訊 PHY 芯片工作異常。
狀態 LED 解讀（參考 4PP420 系列面板）：
綠色 STATUS/READY LED：常亮＝正常運行；閃爍/紅色＝系統或通訊故障（可對照手冊錯誤碼）。
綠色 ACT + 橙色 LNK（以太網口）：LNK 亮＝物理鏈路接通；ACT 閃爍＝有數據收發。LNK 不亮基本是線纜或接口問題。
觀察現象：屏幕是否能正常啟動顯示項目畫面？若能顯示但無數據刷新，多為通訊參數或協議問題；若反復報"Communication Error"或畫面卡死，需深入排查。
二、物理連接與線纜排查（最常見原因）
接口與插頭：檢查背后 IF 接口（以太網 RJ45 或 RS 串口）針腳是否彎曲/氧化，屏蔽層螺絲是否擰緊。重新插拔并清潔氧化層。
線纜測試：
以太網線用測線儀確認 1-2-3-6 線對通斷，推薦用雙屏蔽 Cat5e/Cat6 工業以太網纜。
串口/CANopen 線用萬用表測 A/B 或 TX/RX 通斷，RS485 末端需加 120Ω 終端電阻。
走線與干擾：通訊線須與變頻器、動力線分開敷設（間距 >20cm 或穿金屬管），屏蔽層單端良好接地（接地電阻 <0.5Ω），排除 EMI 引起的丟包和斷連。
