一、安川驅動器維修故障點定位

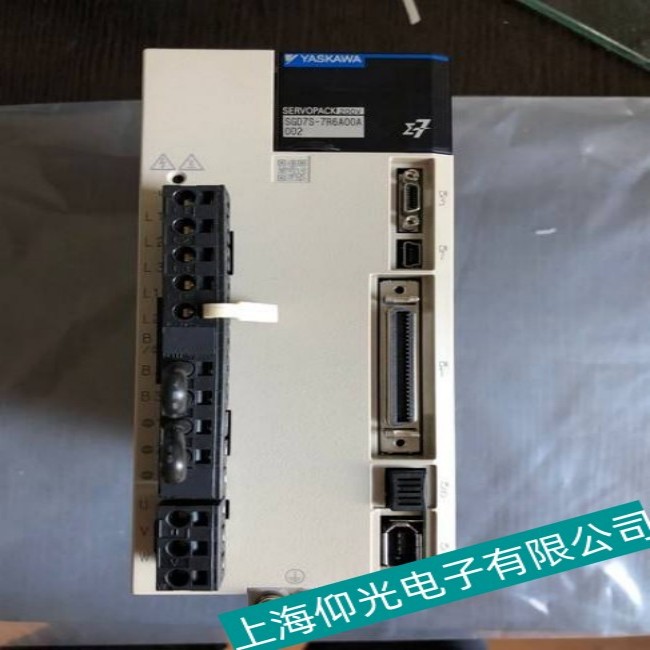

安川 Σ‑V/Σ‑7 系列伺服驅動器A.100 報警，官方定義為過電流檢出（功率晶體管過流 / 散熱片過熱）。驅動器檢測到主回路電流超限、功率模塊過熱或短路，觸發硬件級保護停機。故障鎖定動力電纜、伺服電機、功率模塊（IGBT/IPM）、主回路電容、散熱系統、電流檢測電路六大核心區域。典型表現：上電即報，多為模塊擊穿或電機短路；運行時報，多為電纜破損、負載卡死或散熱不良；重載 / 加速時報，多為電流超限或模塊老化。
二、故障原因分析
主回路短路與接地（最常見）。動力電纜（U/V/W）絕緣老化、破損，相線間或相線接地短路；接線端子松動、氧化，導致接觸電弧短路；電機繞組匝間短路、對地擊穿，或編碼器線與動力線混線。
功率模塊與驅動電路損壞（致命故障）。IGBT/IPM 模塊過流擊穿、開路或門極驅動異常；模塊散熱片積灰堵塞、風扇停轉，過熱觸發保護；驅動板虛焊、光耦損壞或門極電阻漂移，導致模塊誤導通。
電機與負載機械卡滯（高頻誘因）。電機軸承卡死、轉子掃膛，負載扭矩激增；機械負載卡死、過載或慣量過大，加速時電流超限；電機絕緣老化，對地漏電，引發過流。
電源與檢測電路異常（易忽視）。輸入三相電壓不平衡、缺相或波動大，整流后母線電壓異常；直流母線電容老化、鼓包，容量衰減，導致電流沖擊；電流采樣電阻漂移、霍爾傳感器失效，誤報過流。
參數與工況錯配（易誤判）。加速時間過短，電流沖擊超限；電機代碼與實際不符，驅動邏輯異常；頻繁啟停、正反轉，模塊持續過熱；散熱風道堵塞、電柜高溫，加劇模塊老化。
三、安川驅動器維修處理角度
檢修遵循先外后內、先斷電驗電、先電纜電機后模塊、先參數后工況原則，嚴防二次損壞。
第一步斷電放電，排查電纜與接線。斷電后對母線電容充分放電，避免觸電；檢查動力電纜無破損、絕緣良好，U/V/W 相序正確；測量電纜相間、對地絕緣電阻，異常則更換；緊固端子，清理氧化層，涂抹導電膏。
第二步隔離電機，檢測繞組與絕緣。斷開電機動力線，測量繞組相間電阻（平衡一致）、對地絕緣電阻（≥1MΩ）；手動轉動電機軸，無卡滯、異響；絕緣不良或繞組短路，維修或更換電機。
第三步核對參數，優化加減速與工況�；謴�(fù)出廠參數或備份參數，確認電機代碼正確；延長加速時間至原 1.5–2 倍，降低電流沖擊；降低過載限制，避免重載沖擊；避免頻繁急停、正反轉，減輕模塊負荷。
第四步檢測電源與母線，穩定供電。測量三相輸入電壓，平衡穩定在 380V±10%；檢查母線電容無鼓包、漏液，容量正常；電壓波動大時，加裝電抗器或濾波器；清理整流橋散熱片，確保散熱良好。
第五步檢修功率模塊與散熱系統。測量 IGBT/IPM 模塊陰陽極、門極電阻，無擊穿、開路；檢查散熱片清潔、風扇運轉正常，風道無堵塞；模塊過熱時，清理積灰、更換風扇；模塊損壞，更換同型號模塊并重新焊接驅動板。
第六步交叉驗證，定位檢測電路故障。替換正常驅動板，故障消失則為原驅動板電流采樣、霍爾傳感器異常；測量采樣電阻、霍爾信號，漂移或失效則更換；校準電流檢測參數，避免誤報。
第七步日常維護預防，長效穩定運行。定期檢查電纜絕緣、端子緊固；每季度清理散熱片、風扇，測量電容容量、電機絕緣；備份參數，便于快速恢復；避免超負載、超頻次運行，控制電柜溫度。
維修完成后，空載運行 30 分鐘，監測電流平穩、模塊溫度正常；再帶載運行 1 小時，無 A.100 報警、加速平穩、無異常發熱，即可投入生產。
結語
安川驅動器維修A.100 報警本質是主回路過流、功率模塊過熱或短路，核心誘因集中在電纜短路、電機損壞、模塊擊穿、散熱不良、參數過急、電源不穩。處理關鍵在于斷電查電纜、隔離測電機、優化參數、穩定電源、檢修模塊、改善散熱，并落實定期維護，可徹底解決故障，保障伺服系統安全穩定運行。
