一、匯川驅動器E740.2編碼器故障點定位

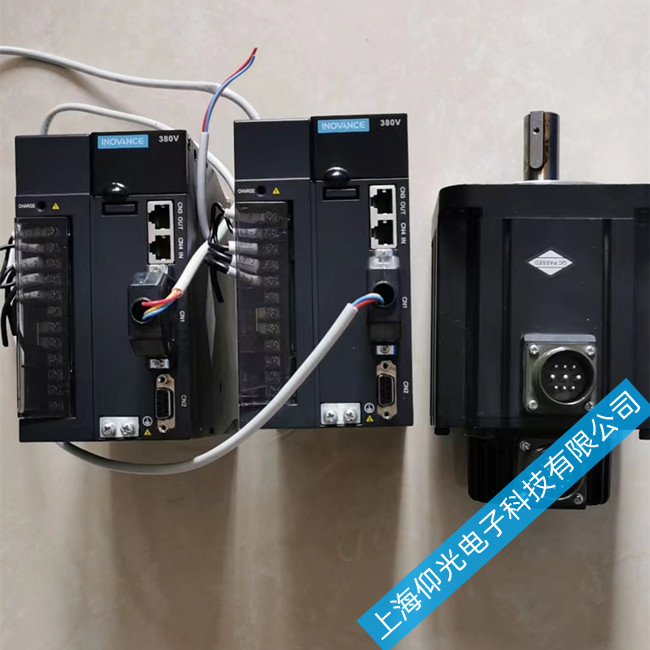

匯川 SV630/SV660 系列伺服驅動器E740.2 報警，官方定義為絕對值編碼器 RX 端通信故障。驅動器與絕對值編碼器通信時，接收端（RX）信號丟失、紊亂或校驗異常，觸發保護停機。故障鎖定編碼器線纜、接插件、編碼器本體、驅動器通信接口、參數設置、電磁干擾六大核心區域。典型表現：上電即報，多為接線錯誤或接口松動；運行中報警，多為干擾或線纜老化；振動環境頻發，多為接插件虛接；復位無效，多為編碼器或驅動接口損壞。該故障屬反饋鏈路硬故障，常見于新設備調試、長期運行老化、強干擾工況。
二、故障原因分析
編碼器線纜與接插件故障（最常見）。RX 端信號線松動、脫落、針腳氧化；線纜破損、斷線、屏蔽層開裂；拖鏈內反復彎折導致內部芯線斷裂；航插 / DB9 接頭未鎖緊、針腳退針；屏蔽層未單端接地或接地不良。
絕對值編碼器本體異常（高頻誘因）。編碼器內部芯片老化、光耦損壞；編碼器 5V 供電異常（壓降超 ±5%）；電池電壓不足（＜2.9V）導致數據丟失；進水、油污、高溫、劇烈振動導致內部電路損壞。
驅動器通信接口與參數錯誤（易誤判）。驅動器編碼器接口損壞、虛焊；參數 H0B.28（絕對值編碼器使能）設置錯誤；電機型號 H00-00、編碼器類型 H02-01 與實際不匹配；通信波特率、協議參數錯亂。
電磁干擾與工況惡劣（次要因素）。編碼器線與動力線同管、平行布線；附近有變頻器、接觸器等強干擾設備；接地不良、共地環路；環境高溫、粉塵堆積，導致信號畸變。
三、匯川驅動器E740.2編碼器維修處理角度
檢修遵循先外后內、先線纜后本體、先參數后硬件、交叉驗證原則，快速恢復通信。
第一步斷電查線纜，修復連接隱患。斷電放電后，檢查編碼器 RX 端接線牢固，針腳無氧化、退針；更換破損線纜，使用雙絞屏蔽線；拖鏈內預留松弛度，避免彎折；屏蔽層單端接地，接地電阻≤4Ω；緊固航插 / DB9 接頭，涂抹導電膏。
第二步測供電與電池，保障電源穩定。測量編碼器 5V 供電，穩定在 4.75–5.25V；絕對值編碼器電池電壓≥2.9V，不足則更換電池并重新回零；檢查供電回路無壓降、接觸電阻過大。
第三步核對參數設置，匹配編碼器類型。進入?yún)?shù)界面，確認 H0B.28 設為 1（使能絕對值編碼器）；核對 H00-00（電機型號）、H02-01（編碼器類型）與實際一致；恢復參數默認值，斷電重啟生效。
第四步交叉測試，定位硬件故障。用正常編碼器線纜替換，故障消失則為線纜問題；用正常電機（帶編碼器）替換，故障轉移則為編碼器本體損壞；用正常驅動器替換，故障依舊則為原驅動接口損壞；手動轉動電機軸，觀察 H0B-10 角度連續變化，異常則編碼器故障。
第五步優化抗干擾，長效穩定運行。編碼器線遠離動力線、強干擾設備，垂直交叉布線；線纜套磁環，抑制高頻干擾；電柜強弱電分區，加裝濾波器；設備可靠接地，避免共地環路。
第六步日常維護預防，減少故障復發。定期檢查接插件、線纜，防止老化松動；每季度測量編碼器供電、電池電壓；清理粉塵，改善散熱；備份參數，便于快速恢復。
維修完成后，空載運行 30 分鐘，再帶載運行 1 小時，無 E740.2 報警、定位精準、電機運行平穩，即可投入生產。
結語
匯川驅動器E740.2編碼器報警本質是絕對值編碼器 RX 端通信異常，核心誘因集中在線纜接插件故障、編碼器本體損壞、參數錯配、電磁干擾。處理關鍵在于排查線纜連接、穩定供電、核對參數、交叉驗證硬件、優化抗干擾，并落實定期維護，可徹底解決故障，保障伺服系統精準穩定運行。
