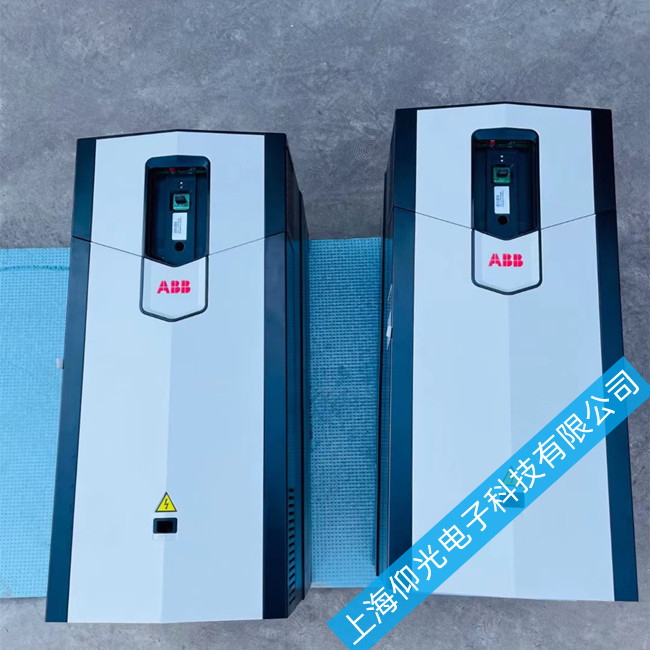

ABB變頻器F0006故障深度解析：雙重含義與排查全攻略
在ABB變頻器的日常運維中，F(xiàn)0006故障代碼的出現頻率較高，但其含義在不同系列型號中存在顯著差異——老舊系列代表直流欠壓，最新系列則可能指向短路故障。若不加以區分，容易導致維修方向完全錯位，造成不必要的停產損失。本文旨在系統梳理F0006故障的雙重含義、核心成因、系統化排查流程及預防維護要點，為現場工程師提供實用參考。
一、F0006故障的雙重含義：先區分“缺血”還是“線路爆炸”
F0006代碼在不同ABB變頻器系列中代表截然不同的故障含義，理解這一區別至關重要。
（一）直流欠壓（主要適用ACS510、ACS550、ACS580、ACS150等）
在ACS510、ACS550、ACS580、ACS150等主流老款系列中，F(xiàn)0006被定義為直流欠壓故障（DC Undervoltage），即變頻器中間回路的直流母線電壓低于安全保護閾值。當觸發此故障時，變頻器會停止輸出，操作面板通常顯示“F0006”或“DC UNDERVOLT”提示。常見系列包括ACS510、ACS550、ACS580、ACS150、ACS800（部分版本）等。
（二）短路故障（主要適用ACS880、ACS850等新一代系列）
在ACS880、ACS850等新一代全兼容驅動平臺中，F(xiàn)0006則代表短路故障（Short Circuit），即變頻器檢測到輸出側發生短路。F0006的含義是輸出短路，需要在排查時格外注意。ACS880系列中F0006也可能被定義為硬件故障（Hardware Fault），表明變頻器內部硬件異常。
快速判斷法則：如果使用ACS880系列變頻器，F(xiàn)0006大概率指代短路或硬件故障；若是ACS510/ACS550/ACS580/ACS150等，則F0006代表直流欠壓。切勿按統一邏輯排查。新一代的ACS880系列通常會在屏幕上給出更詳細的故障描述（如“SHORT CIRCUIT”字樣），直接查看屏幕信息即可準確判斷。
二、直流欠壓故障（主要針對ACS510/ACS550/ACS580/ACS150系列）
F0006直流欠壓故障的本質是變頻器中間回路DC電壓不足，變頻器內部儲能不足，就像人餓了沒力氣干活一樣。由于故障源幾乎總是與輸入電源相關，而非電機側問題，因此排查思路非常清晰。
（一）直流欠壓故障的成因
電網欠壓或電壓跌落
工廠配電線路電壓不穩定，輸入電壓偏低。例如，400V級變頻器輸入電壓跌至380V以下，在加載時極可能觸發F0006。
工廠內大型電機直接啟動時，瞬時拉低整個電網的電壓。
200V機型的直流母線欠壓跳閘值為162V，400V機型為308V。
輸入電源缺相
三相輸入線路（L1、L2、L3）中缺失某一相。在兩相供電下，變頻器維持直流母線電壓的能力受到嚴重限制，極易觸發欠壓報警。
熔斷器燒斷或斷路器跳閘
變頻器前級的輸入熔斷器熔斷，斷開了一相或多相電源。
斷路器的某一相觸點接觸不良或開路。
接線端子松動（最常見的隱藏原因之一）
主輸入隔離開關或接觸器上的接線螺絲松動，導致接觸電阻增大、電壓降明顯。
內部硬件損壞
整流橋內部單個或多個二極管被擊穿，整流效率下降。
充電電阻損壞，導致預充電失敗。
主回路濾波電容老化或失效。
（二）直流欠壓故障的系統化排查流程
遵循“先外部后內部、先簡單后復雜”的原則：
第一步：故障復位與初步判斷
嘗試通過控制面板的RESET鍵或完全斷電重新上電進行復位，排除瞬時性故障。
記錄故障發生的時機（上電瞬間、啟動瞬間還是運行過程中），為后續排查提供線索。
第二步：外部電源排查
使用萬用表在變頻器輸入端（L1、L2、L3）逐一測量線電壓：
測量L1-L2、L2-L3、L3-L1三組電壓，確認三相平衡，偏差不超過±10%。
如某一路電壓接近0V或明顯偏低，說明存在缺相。
確認三相線電壓是否在額定范圍內——400V級變頻器應不低于340V左右。
同時，沿電路反向排查——從變頻器向主配電柜方向逐級檢查上游熔斷器和斷路器，發現熔斷器燒斷時，切勿直接更換后立刻通電，應先檢測變頻器輸入二極管是否完好。
第三步：檢查接線端子
很多F0006故障的根源僅在于輸入隔離開關或接觸器端子上的一顆松動螺絲。逐個檢查變頻器輸入側的所有接線端子，確認緊固無松動、無氧化。
第四步：排查內部硬件（需斷電并等待電容放電至少5-10分鐘）
若外部電源和接線均無異常，故障很可能來自內部硬件：
檢查整流橋：使用萬用表二極管檔，正向測量應有導通壓降，反向應為無窮大。如發現短路或開路，須更換整流模塊。
檢查主回路濾波電容：觀察電容是否有鼓包、漏液或爆裂痕跡，出現上述任一現象須整組更換。
檢查充電電阻：測量阻值是否正常，若有開路或阻值明顯偏移，需更換同規格電阻。
第五步：參數檢查（可選輔助措施）
檢查欠壓控制器是否處于開啟狀態（ACS150中的參數2006 UNDERVOLT CTRL應設置為ON），確保軟件層面的欠壓保護功能工作正常。
三、短路故障（主要針對ACS880/ACS850系列）
在ACS880/ACS850等新一代系列中，F(xiàn)0006的含義完全不同。當變頻器檢測到輸出側發生短路時，會立即觸發此故障以保護逆變模塊不受更大電流沖擊。
（一）短路故障的成因
輸出電纜或電機短路
電機繞組內部發生相間短路或?qū)Φ囟搪贰?/span>
電機電纜在敷設過程中受到外力擠壓、劃破，或長期處于惡劣環境中導致絕緣層損壞，引發短路。
電機電纜上安裝了功率因數補償電容或浪涌吸收器，而這些設備在變頻器輸出側屬于違禁品，會引發短路故障。
逆變模塊（IGBT）損壞
IGBT（絕緣柵雙極型晶體管）擊穿短路，導致直流母線電流驟升。
當IGBT損壞時，變頻器可能上電顯示正常，但一旦啟動運行就報出F0006短路故障。
變頻器內部輸出橋路故障
逆變器輸出橋臂中的功率器件失效，導致輸出側直接短路到直流母線正極或負極。
（二）短路故障的系統化排查流程
第一步：隔離測試（最關鍵的一步）
斷開變頻器的電機輸出電纜，僅讓變頻器上電并嘗試啟動。如果F0006故障不再出現，說明短路點在外部（電機或電纜）；如果故障仍然出現，則問題在變頻器內部硬件。這是區分內外部故障的高效方法。
第二步：外部短路排查
如果隔離測試表明短路點在外部，重點檢查以下內容：
檢查電機絕緣：使用兆歐表（搖表）測量電機繞組相間及對地的絕緣電阻，正常值應遠大于5MΩ。
檢查電纜外觀：仔細檢查電纜是否有破損、開裂、擠壓痕跡，對可疑部位重點排查。
檢查電機電纜接線：確認電機接線端子是否有松動、虛接或燒焦現象。
檢查輸出側違禁設備：確認電機電纜上是否安裝了功率因數補償電容器或浪涌吸收器，如有，應拆除。
第三步：內部硬件排查（需斷電并放電充分）
若外部排查無異常且隔離測試后故障仍存在，短路源極可能位于變頻器內部：
檢查逆變模塊外觀：打開變頻器外殼，觀察逆變模塊（IGBT）表面是否有燒痕、鼓包、開裂，引腳是否熔斷或虛焊。
檢測IGBT好壞：使用萬用表二極管檔，對于IGBT模塊，黑色探針測集電極（C），紅色探針測發射極（E），正常的電阻值約為0.34MΩ；其他引腳組合應為無窮大。
檢查驅動板：驅動電路中的光耦、驅動電阻損壞，或柵極驅動電壓異常，都可能導致IGBT誤導通而引發短路。
