一、故障點定位

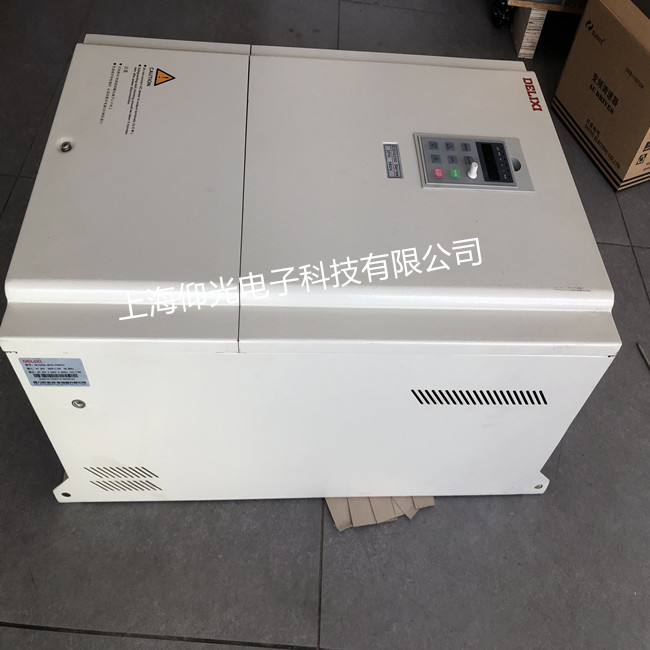

德力西變頻器顯示Err0，為設備上電自檢失敗故障，開機直接報錯無法進入運行界面，整機處于鎖定保護狀態。核心故障點分為三大類。第一類是供電回路故障，220V/380V 輸入電壓異常、缺相不穩，內部開關電源損壞、輔助電源供電中斷；第二類是主控系統故障，主板程序錯亂、存儲芯片異常、控制面板排線松動斷路，MCU 主控芯片工作異常；第三類是硬件檢測回路故障，電流電壓采樣電路異常、驅動電路短路、功率模塊異常觸發硬件自鎖保護。
二、故障原因分析
Err0 故障本質是變頻器開機自檢流程未通過，系統判定核心硬件與程序存在異常，直接停機保護。供電方面最為常見，電網電壓波動、線路壓降過大，會導致變頻器內部輔助電源無法正常起振，整機缺少穩定工作電壓，自檢直接失敗。長期使用后內部開關電源啟動電阻、穩壓二極管老化損壞，造成無低壓輸出，主板與面板無法正常上電工作，直接彈出 Err0 代碼。主控程序?qū)用�，設備頻繁啟停、瞬間斷電容易造成內部程序丟失、參數紊亂，存儲數據出錯致使開機自檢無法完成。操作面板與主板之間排線松動、氧化接觸不良，信號傳輸中斷，也會出現自檢報錯。硬件負載層面，電機出現短路、漏電故障，或者變頻器內部整流橋、IGBT 功率模塊擊穿短路，上電瞬間觸發硬件保護，強行終止開機流程顯示 Err0。此外設備內部受潮積塵、電路板漏電，同樣會干擾自檢程序正常運行。
三、維修處理角度
維修遵循先查電源、再查主板、最后排查功率硬件的順序開展檢修。首先檢測外部輸入電源，用萬用表測量進線電壓是否在額定范圍，排除缺相、斷電、電壓過低等問題，緊固電源接線端子，更換老化電源線與空氣開關。其次檢修內部開關電源部分，拆開變頻器外殼，查看電源板有無鼓包電容、燒壞線路，檢測電源啟動元件、穩壓電路，修復損壞線路與元器件，恢復主板、面板正常供電。然后排查主控與顯示線路，重新插拔加固控制面板排線，清理排線插頭氧化污漬；恢復變頻器出廠參數，重新刷寫丟失程序，解決程序錯亂引發的自檢報錯。最后斷開電機負載單獨測試變頻器本體，空載上電觀察是否依舊報 Err0。若空載正常，重點檢修電機繞組與輸出線纜，排查短路接地故障；若空載依舊報錯，細致檢測電流采樣電路、驅動板以及功率模塊，更換損壞硬件配件。全部檢修完成后空載試運行，確認無故障代碼彈出，各項顯示正常，再連接電機進行帶載調試，運行平穩無誤即可投入正常使用。
結語
德力西變頻器Err0自檢故障，多發于電源損壞、程序異常、硬件短路三大問題。日常運維中做好設備防潮防塵，避免頻繁瞬間斷電，定期檢查輸入供電穩定性，能夠有效降低該故障發生率，保障變頻器平穩啟停與長期穩定工作。
