一、故障點定位

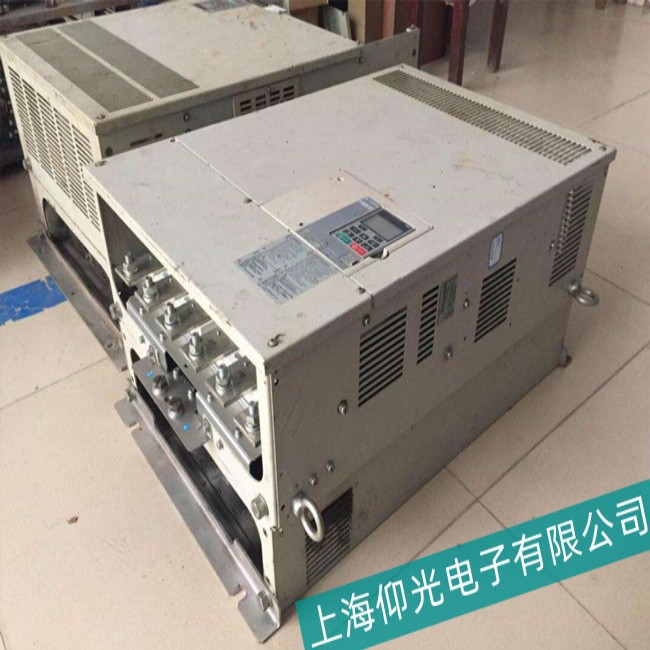

安川 A1000 變頻器顯示Er-10故障代碼，代表主回路電壓檢測異常，設備上電頻繁報錯、無法正常啟動運行。該故障故障點分布清晰，主要分為三大板塊。
第一類為輸入供電回路故障，三相進線電壓不平衡、缺相、電源線松動虛接，外部空開、接觸器觸點燒蝕接觸不良。第二類是變頻器內部主回路硬件故障，整流橋性能衰減、直流母線濾波電容老化鼓包、預充電回路接觸不良，母線電壓檢測采樣電路元件損壞。第三類為線路與工況異常，主回路接線氧化、內部排線松動，負載瞬間沖擊過大造成電壓采樣異常誤報。
二、故障原因分析
Er-10 故障出現的核心原因，是變頻器主板采集到的直流母線電壓數值超出正常判定范圍，從而觸發保護鎖定。
從外部供電來看，工業廠區電網負荷波動大，用電高峰期電壓偏低，或是前端配電線路過長產生壓降，三相供電不均衡，都會直接導致主回路供電不穩。設備長期運行產生震動，讓進線端子逐漸松動氧化，形成隱性缺相問題，整流后電壓達不到標準值，直接彈出故障代碼。
從內部硬件來講，變頻器常年處于高溫、多粉塵環境工作，內部直流母線電解電容慢慢出現容量衰退、內阻變大，儲能穩壓能力大幅下降。預充電接觸器長期頻繁吸合斷開，觸點出現燒蝕氧化，充電流程無法正常完成，母線電壓建立失敗。同時電壓采樣電阻、光耦檢測元件老化漂移，也會出現電壓數據采集失真，無實際故障卻頻繁報警。
除此之外，控制柜通風條件差、設備散熱不良，加速內部電氣元件老化，也是誘發 Er-10 故障的重要誘因。
三、維修處理角度
維修遵循先外后內、先查供電再修硬件的原則，高效解決故障問題。
首先全面排查外部供電系統，斷電后緊固所有進線接線端子，清理端子表面氧化層，檢查配電空開與接觸器，更換老化損壞配件。使用萬用表精準測量三相輸入電壓，保證電壓平穩均衡，排除電網缺相、電壓過低等外部問題。
其次檢修變頻器內部主回路，拆開設備外殼，直觀查看直流母線電容有無鼓包、漏液、開裂現象，出現損壞及時整組更換同規格電容。檢查預充電接觸器動作是否順暢，觸點有無燒蝕，接觸不良直接更換配件，確保預充電流程正常運行。同時檢測整流橋模塊導通狀態，排查有無半相損壞問題。
然后檢修電壓采樣檢測回路，排查采樣線路有無虛焊斷線，對偏移損壞的采樣元件進行更換校準，消除數據采集錯誤帶來的誤報警。日常清理變頻器內部堆積粉塵，疏通散熱風道，保障設備散熱正常。
最后完成所有檢修工作后，先空載上電試運行，觀察母線電壓數值穩定無報錯，確認 Er-10 故障消除，再接入電機進行帶載測試，各項運行數據正常即可投入正常生產使用。
結語
安川A1000變頻器Er-10主回路電壓異常故障，主要集中在外部供電不穩、內部儲能元件老化、電壓采樣失靈三大方面。日常設備運維中，定期緊固供電線路、清理內部灰塵、檢測電容運行狀態，能夠有效減少此類故障發生，切實保障變頻器穩定長久運行。
