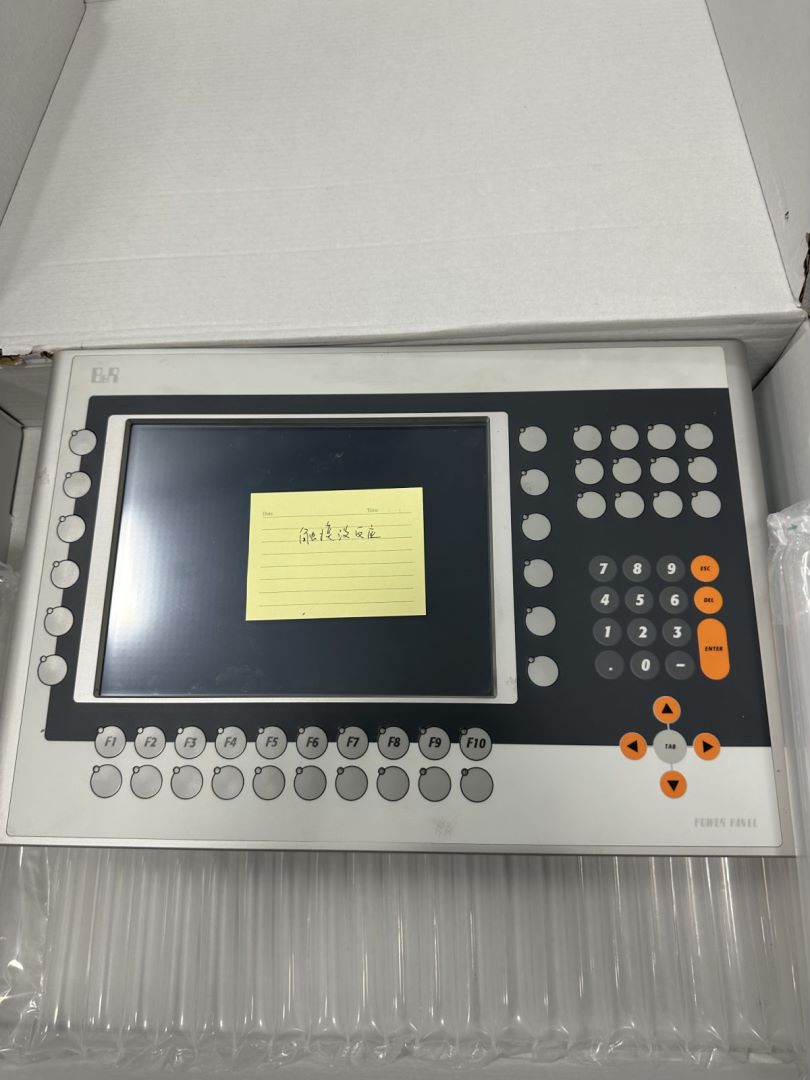

貝加萊 PP45（4PP045 系列）工控屏 Status 故障，表現為面板狀態燈異常、屏幕報錯、無法進入系統或通信中斷，是工業現場高頻故障，直接影響設備操作與數據監控。該故障關聯電源、存儲、主板及通信四大核心模塊，本文從故障點、原因、維修三方面，系統拆解修復思路，助力快速恢復設備運行。
一、核心故障點定位
Status 故障集中在四大關鍵部位，精準定位可避免無效拆機：
供電系統故障：24VDC 輸入電壓超限、接線端子松動氧化、電源模塊保險絲熔斷、內部濾波電容鼓包漏液。
存儲與系統故障：CF 程序卡未插緊、損壞或固件丟失，卡槽接觸不良，系統文件損壞導致啟動異常。
主板與硬件故障：主板電源管理芯片燒毀、主芯片虛焊、內部線路短路，背光驅動板老化或高壓板損壞。
通信與連接故障：通信接口松動、網線 / 總線線纜破損、IP 地址沖突、通信芯片損壞，電磁干擾導致信號異常。
二、故障原因分析
Status 故障本質是設備自檢不通過或核心鏈路異常，誘因分四類：
供電不穩：工業現場電壓波動、電網諧波干擾，或長期震動導致接線松動，24V 電源超出 - 15%/+20% 額定范圍，觸發保護機制。
存儲失效：CF 卡長期插拔老化、接觸不良，或固件升級中斷導致程序損壞；卡槽進灰氧化，造成系統無法讀取啟動文件。
硬件老化：設備長期高負荷運行、散熱不良，導致主板芯片、電容、背光驅動元件老化損壞；內部積塵受潮，加劇短路風險。
通信異常：現場強電磁設備干擾，接地不良導致信號失真；通信線纜破損、接頭松動，或參數配置錯誤，引發通信中斷報錯。
三、分步維修處理
維修遵循 “先外后內、先軟后硬、先排查后更換” 原則，安全高效修復：
排查供電回路：斷電后檢查 24V 電源電壓，確保在正常范圍；緊固接線端子，清理氧化層，更換破損線纜；拆開外殼檢查電源板，更換熔斷保險絲、鼓包電容，修復電源模塊。
修復存儲與系統：重新插拔 CF 卡，清潔金手指，確認插緊；若卡損壞，更換同規格 CF 卡并重新刷寫匹配固件；通過 Automation Studio 備份數據，重置系統參數，修復損壞系統文件。
檢修主板與硬件：檢查主板有無燒蝕痕跡，排查芯片虛焊、線路短路，重新焊接或更換故障芯片；檢測背光驅動板與高壓板，更換老化背光燈條、損壞電容，修復顯示異常。
排查通信與抗干擾：檢查通信接口與線纜，更換破損網線 / 總線，緊固接頭；核對 IP 地址、通信協議參數，修正沖突配置；優化接地（電阻≤0.5Ω），加裝磁環濾波器，遠離變頻器等干擾源。
測試驗證：維修后空載上電，觀察 Status 指示燈狀態，自檢無異常后，接入系統通信測試，監控顯示與操作功能，確認故障徹底排除。
結語
貝加萊PP45工控屏Status維修 故障，核心是供電、存儲、主板、通信四大模塊異常，維修關鍵在于逐項排查核心鏈路、修復硬件損壞、匹配固件參數、強化抗干擾措施。日常運維需定期檢查供電接線、清潔 CF 卡與卡槽、更新固件、做好接地防護，可有效降低故障發生率，保障工控屏穩定運行。
