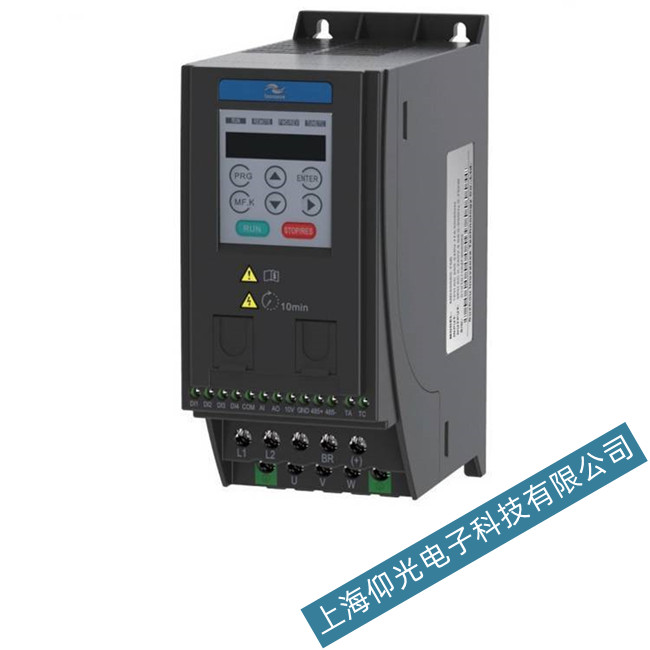

匯川變頻器Err13輸出缺相維修
一、故障點定位
匯川變頻器報Err13，核心定義為輸出缺相或三相嚴重不平衡，是驅動系統高風險故障。故障點集中于三大區域：一是外部負載回路，電機接線盒端子松動、氧化燒蝕，輸出電纜斷線、絕緣破損，電機繞組斷路或接地；二是變頻器功率與驅動硬件，IGBT 逆變模塊單相損壞、驅動板光耦（如 A7840）或驅動 IC 失效、輸出接觸器觸點燒蝕；三是檢測與參數設置，電流霍爾傳感器漂移或損壞、主控板采樣異常，缺相檢測參數（F5.12/F5.13）設置不當引發誤報。
二、故障原因分析
Err13 故障本質是三相輸出電流 / 電壓失衡，觸發缺相保護。外部回路層面，工業現場振動、高溫易導致電機接線端子松動氧化，長期大電流下接觸電阻劇增，造成單相虛接或斷路；電纜老化、拖拽破損引發單相接地或斷線，長距離電纜（超 100 米）因諧波與阻抗差異，也會加劇三相不平衡。硬件層面，變頻器頻繁啟停、重載運行導致 IGBT 模塊老化，單相開路或擊穿；驅動板光耦、驅動 IC 因高溫靜電損壞，無法輸出驅動脈沖；電流傳感器漂移或線路虛焊，導致采樣失真、誤報缺相。參數與工況層面，缺相檢測功能未啟用或閾值過低，易受負載波動干擾誤報；電機軸承卡死、堵轉導致啟動電流異常，三相電流畸變觸發保護；頻繁正反轉工況加劇電纜與端子老化，誘發間歇性缺相。
三、匯川變頻器維修處理角度
維修遵循先外后內、先負載后整機、先參數后硬件的原則排查。第一步，斷電檢查外部回路。緊固電機接線盒端子，清理氧化層；用萬用表測三相電纜通斷與阻值，偏差應＜5%；500V 兆歐表測電機繞組對地絕緣，阻值＞1MΩ 為正常，排除繞組受潮或短路。第二步，空載驗證變頻器本體。斷開電機電纜，空載運行變頻器，監測三相輸出電壓平衡度。若仍報 Err13，判定為內部硬件故障；若不報，則聚焦外部負載。第三步，檢修內部硬件。斷電后檢測 IGBT 模塊，用二極管檔測量導通壓降，異常則更換模塊；檢查驅動板有無燒蝕痕跡，測試光耦與驅動 IC，損壞則更換驅動板；校準或更換電流傳感器，修復采樣電路。第四步，核對參數與優化工況。確認 F5.12 設為 1（啟用缺相檢測），F(xiàn)5.13 檢測時間設 0.5s；長距離電纜加裝輸出電抗器，頻繁正反轉工況優化加減速時間，減少電流沖擊。維修后空載試運行，監測輸出電壓平衡、無報警，再輕載運行，觀察電流與溫度正常，即可恢復生產。
結語
匯川變頻器Err13 故障，核心在于外部接線松動、功率模塊損壞、檢測參數異常。日常運維需定期緊固接線、清理端子氧化，避免重載頻繁啟停；長距離電纜與特殊工況下，提前加裝電抗器、優化參數，可有效降低故障發生率，保障驅動系統穩定運行。
