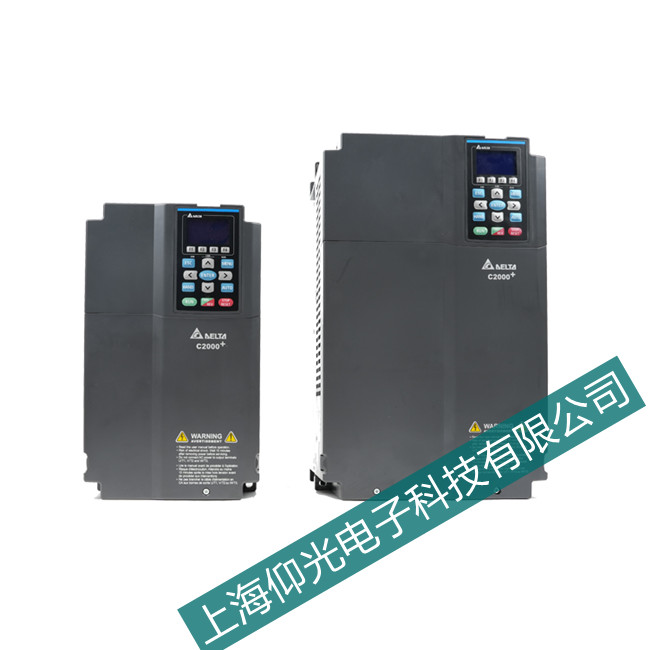

臺達變頻器在運行中出現 F60 報警，是一種指向硬件保護故障的高級別警示。該報警表明變頻器內部的功率模塊、驅動電路或相關保護電路存在嚴重異常，系統為防止故障擴大而立即停機并鎖定。本文將從故障點、誘因及維修流程三方面，系統解析該故障的排查與修復方法。
一、核心故障點定位
F60 故障根源深藏于變頻器內部，主要集中在四大核心部件：
功率模塊（IGBT）：作為電能轉換核心，因過壓、過流、過熱或老化導致性能下降或損壞，是觸發 F60 的最常見原因。
驅動板：負責放大控制信號以驅動 IGBT，板上的驅動 IC、光耦隔離器等元件損壞，會導致驅動信號異常，觸發硬件保護。
電流檢測電路：由霍爾電流傳感器及其信號處理電路組成，用于實時監測輸出電流。傳感器失效或信號處理電路偏差，會傳遞錯誤電流信號，導致誤判并觸發 F60。
控制板（CPU 板）：雖然概率較低，但控制板上的核心控制芯片或其電源、時鐘電路故障，也可能導致系統邏輯混亂，引發 F60 誤報警。
二、故障誘因分析
F60 故障多由外部環境、電氣應力和內部元件老化三方面因素疊加導致：
外部電氣環境惡劣：電網電壓存在嚴重尖峰脈沖、浪涌或三相不平衡，瞬間沖擊并損傷 IGBT 或驅動板；電機堵轉、重載啟動等負載突變，導致輸出電流劇增；電機內部短路或輸出電纜破損，引發巨大故障電流倒灌。
內部元件老化與失效：主回路濾波電容或驅動板供電電容干涸，導致電壓不穩；IGBT、驅動 IC、光耦等半導體器件壽命終結，性能下降；散熱風扇停轉、風道堵塞，導致 IGBT 模塊溫度過高。
安裝與維護不當：變頻器安裝在粉塵、油污、腐蝕性氣體嚴重或通風不良的環境中；主回路接線端子松動，導致接觸電阻增大、發熱甚至產生電弧。
三、臺達變頻器維修流程
維修 F60 故障需遵循 “先外后內、先靜態后動態” 原則，精準排查修復：
斷電安全排查：切斷所有電源，等待至少 10 分鐘確保電容充分放電。直觀檢查變頻器外部有無損壞，散熱風扇是否正常，風道是否堵塞。
靜態電阻測試：用萬用表二極管檔測量輸出端子 U、V、W 對直流母線正極 P 和負極 N 的壓降。正常情況下各相壓降應基本一致，若某相短路或開路，則說明 IGBT 模塊已損壞。
電路板級檢測：打開機蓋，目視檢查驅動板和控制板上有無電容鼓包、電阻燒焦、芯片炸裂等明顯損壞跡象。重點檢查驅動板上的光耦、驅動 IC 等元件。
故障元件更換：若確認 IGBT 損壞，需更換同型號模塊并涂抹均勻?qū)峁柚�；使用熱風槍或電烙鐵更換損壞的驅動 IC、光耦等貼片元件。
上電測試：維修完成后，先斷開電機進行空載測試，若不再報警，再連接電機進行低速試運行，觀察運行狀態、輸出電流是否正常。最后恢復出廠參數并重新設定。
臺達變頻器F60報警本質是內部硬件嚴重異常的警示信號，維修核心在于精準排查IGBT 模塊、驅動板、電流檢測電路、控制板四大環節。日常維護需保證供電質量、定期除塵、監控運行溫度，避免故障發生。遇到報警時，按標準化流程排查，可快速定位故障，保障設備穩定運行。
一、核心故障點定位
F60 故障根源深藏于變頻器內部，主要集中在四大核心部件：
功率模塊（IGBT）：作為電能轉換核心，因過壓、過流、過熱或老化導致性能下降或損壞，是觸發 F60 的最常見原因。
驅動板：負責放大控制信號以驅動 IGBT，板上的驅動 IC、光耦隔離器等元件損壞，會導致驅動信號異常，觸發硬件保護。
電流檢測電路：由霍爾電流傳感器及其信號處理電路組成，用于實時監測輸出電流。傳感器失效或信號處理電路偏差，會傳遞錯誤電流信號，導致誤判并觸發 F60。
控制板（CPU 板）：雖然概率較低，但控制板上的核心控制芯片或其電源、時鐘電路故障，也可能導致系統邏輯混亂，引發 F60 誤報警。
二、故障誘因分析
F60 故障多由外部環境、電氣應力和內部元件老化三方面因素疊加導致：
外部電氣環境惡劣：電網電壓存在嚴重尖峰脈沖、浪涌或三相不平衡，瞬間沖擊并損傷 IGBT 或驅動板；電機堵轉、重載啟動等負載突變，導致輸出電流劇增；電機內部短路或輸出電纜破損，引發巨大故障電流倒灌。
內部元件老化與失效：主回路濾波電容或驅動板供電電容干涸，導致電壓不穩；IGBT、驅動 IC、光耦等半導體器件壽命終結，性能下降；散熱風扇停轉、風道堵塞，導致 IGBT 模塊溫度過高。
安裝與維護不當：變頻器安裝在粉塵、油污、腐蝕性氣體嚴重或通風不良的環境中；主回路接線端子松動，導致接觸電阻增大、發熱甚至產生電弧。
三、臺達變頻器維修流程
維修 F60 故障需遵循 “先外后內、先靜態后動態” 原則，精準排查修復：
斷電安全排查：切斷所有電源，等待至少 10 分鐘確保電容充分放電。直觀檢查變頻器外部有無損壞，散熱風扇是否正常，風道是否堵塞。
靜態電阻測試：用萬用表二極管檔測量輸出端子 U、V、W 對直流母線正極 P 和負極 N 的壓降。正常情況下各相壓降應基本一致，若某相短路或開路，則說明 IGBT 模塊已損壞。
電路板級檢測：打開機蓋，目視檢查驅動板和控制板上有無電容鼓包、電阻燒焦、芯片炸裂等明顯損壞跡象。重點檢查驅動板上的光耦、驅動 IC 等元件。
故障元件更換：若確認 IGBT 損壞，需更換同型號模塊并涂抹均勻?qū)峁柚�；使用熱風槍或電烙鐵更換損壞的驅動 IC、光耦等貼片元件。
上電測試：維修完成后，先斷開電機進行空載測試，若不再報警，再連接電機進行低速試運行，觀察運行狀態、輸出電流是否正常。最后恢復出廠參數并重新設定。
臺達變頻器F60報警本質是內部硬件嚴重異常的警示信號，維修核心在于精準排查IGBT 模塊、驅動板、電流檢測電路、控制板四大環節。日常維護需保證供電質量、定期除塵、監控運行溫度，避免故障發生。遇到報警時，按標準化流程排查，可快速定位故障，保障設備穩定運行。
