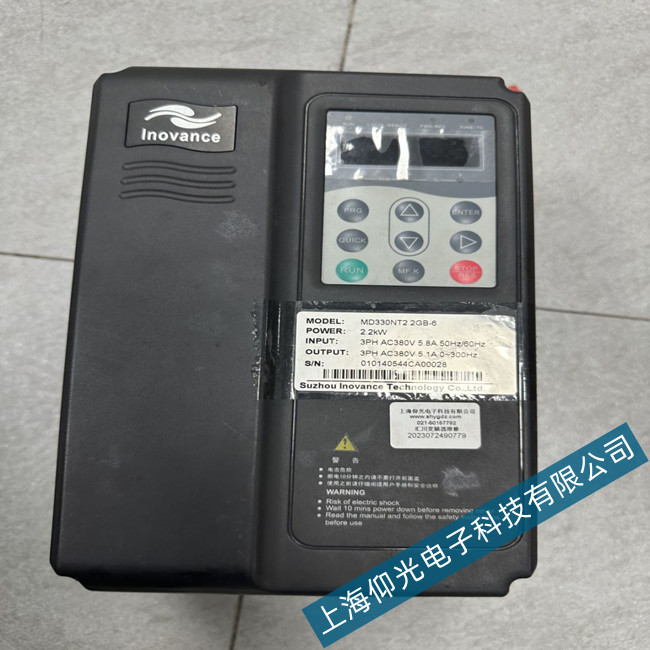

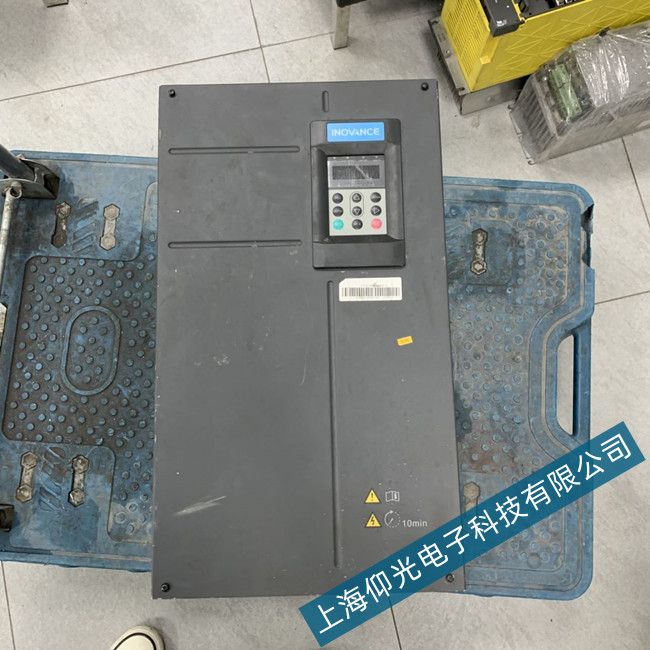

匯川IS300變頻器作為伺服油泵專用變頻器，運行中出現ERR45報警，定義為電機溫度過高保護，是設備過熱類高發故障。該報警會觸發停機保護，影響液壓系統穩定運行。本文從故障點、誘因、維修流程三方面，系統拆解該故障的排查與修復方法。
一、核心故障點
ERR45故障核心聚焦電機溫度檢測回路與電機本體散熱系統，三大關鍵故障點如下：
1. 溫度傳感器故障：電機內置PTC/PT100溫度傳感器是溫度信號采集核心，傳感器老化、短路、斷路或接線松動，會導致溫度信號異常，誤觸發過熱報警。
2. 電機本體散熱故障：電機散熱風扇損壞、風道堵塞、散熱翅片積塵油污，或電機軸承卡頓、負載過大，導致電機實際溫度超標，觸發保護。
3. 變頻器檢測與參數故障：變頻器溫度檢測電路損壞、參數設置錯誤（如過熱閾值F9-57偏低、傳感器類型F9-56不匹配），會導致信號誤判，引發報警。
二、匯川IS300變頻器維修故障誘因分析
該故障多由環境、機械、參數設置三類因素疊加導致：
- **環境散熱惡化**：車間高溫、粉塵油污多，易堵塞電機散熱風道，導致散熱效率驟降；設備周邊無通風空間，熱量積聚引發電機過熱。
- **機械負載異常**：伺服油泵負載過重、卡死或軸承磨損，導致電機長期過載運行，發熱加��；電機固定松動、振動過大，損壞傳感器或影響散熱。
- **維護與參數疏漏**：日常未清理電機散熱塵垢、未檢查傳感器接線；參數誤修改（如過熱閾值過低、傳感器類型選錯），或長期高載頻運行，加劇電機發熱。
三、分步維修流程
維修遵循先信號后本體、先外部后內部、先參數后硬件原則，精準排查修復：
1. **斷電安全排查**：停機斷電，等待10分鐘放電完成后操作。直觀檢查電機外觀，清理散熱翅片粉塵油污；檢查溫度傳感器接線是否松動、氧化，重新插拔固定。
2. **傳感器與回路檢測**：用萬用表測量傳感器通斷與阻值，判斷是否短路、斷路；核對變頻器參數F9-56（傳感器類型）、F9-57（過熱閾值），確保與實際匹配，異常則恢復正確參數。
3. **電機本體散熱修復**：檢查電機散熱風扇是否損壞，損壞則更換；清理風道堵塞物，確保通風順暢；手動盤動電機，排查軸承卡頓或負載卡死，修復機械故障。
4. **變頻器硬件檢測**：排除傳感器與電機故障后，檢查變頻器溫度檢測電路，查看是否有燒蝕、元件老化；替換同型號正常驅動板測試，確認硬件是否損壞，損壞則維修或更換。
5. **通電調試驗證**：維修完成后，通電復位報警，空載運行電機，監控溫度參數U0-34是否正常；帶負載運行30分鐘，觀察報警是否復發，確保故障徹底解決。
匯川IS300變頻器ERR45故障本質是**電機溫度檢測異�；蛏岵涣�，維修核心在于排查傳感器、接線、電機散熱、變頻器參數與硬件**四大環節。日常維護需定期清理電機散熱系統、檢查傳感器接線、核對參數，減少故障發生。遇到報警時，按標準化流程排查，可快速定位故障，保障伺服油泵系統穩定運行。
