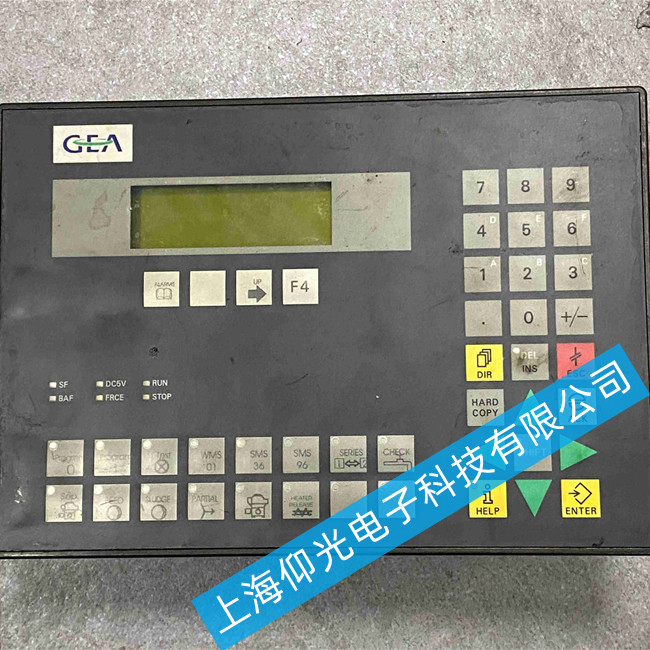

GEA分油機控制器維修6ES7623-1SB01-0AC0主板故障維修
GEA分油機控制器常見故障現象與初步診斷
1. 典型故障表現
電源故障：控制器無法上電，電源指示燈不亮
通信異常：無法與觸摸屏或上位機通信，顯示"通信超時"
I/O功能失效：輸入信號無響應，輸出點無法驅動執行機構
程序運行異常：分油機控制邏輯混亂，自動排渣程序錯亂
硬件故障指示燈：SF/DIAG指示燈常亮或閃爍
2. 現場快速診斷步驟
檢查供電電壓是否穩定在24VDC±5%
使用西門子STEP 7-Micro/WIN SMART軟件嘗試在線連接
查看CPU狀態信息，讀取診斷緩沖區
檢查I/O模塊狀態指示燈
測量關鍵測試點的電壓波形
主板電路深度分析與維修要點
3. 電源電路維修
常見故障點：
輸入濾波電容（C101-C104）鼓包、漏液
DC-DC轉換芯片（U201）損壞
電源穩壓器（U202、U203）輸出異常
保護二極管（D101-D104）擊穿
gea觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
