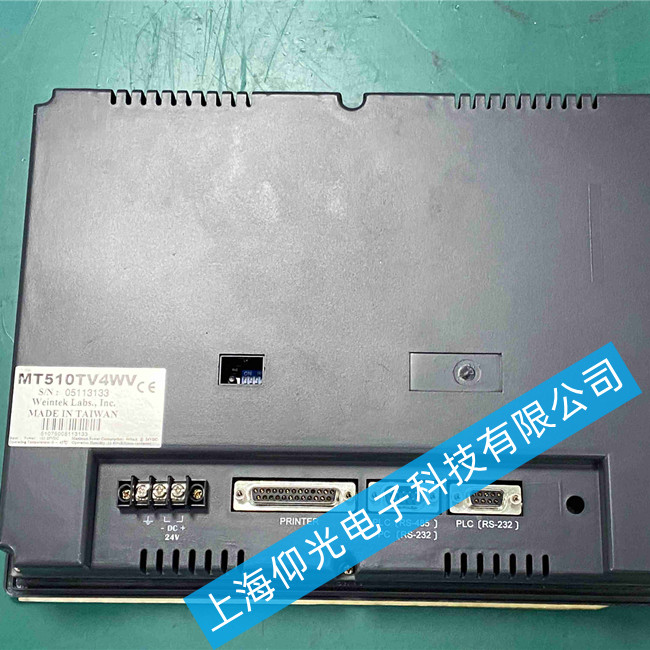

威綸通觸摸屏維修MT510TV4WV電源板故障維修方法
MT510TV4WV 電源板維修實例
案例 1：上電無任何反應
現象：適配器指示燈亮，但觸摸屏電源燈不亮。
排查：
測適配器輸出 24V 正常；
拆機測電源板 24V 輸入端對地阻值僅 10Ω（明顯短路）；
拆除整流橋 BR1 后短路消失，更換同型號整流橋（KBU808）；
串燈泡試機，燈泡微亮后熄滅，測 5V 輸出正常，故障排除。
原因：整流橋擊穿導致輸入短路。
案例 2：運行中頻繁重啟
現象：開機正常，但運行 10 分鐘后自動重啟。
排查：
帶負載測 5V 輸出：冷機時 5.0V，熱機后跌至 4.5V；
觸摸 DC-DC 芯片（OB2263）表面燙手；
更換 5V 輸出濾波電容（1000μF/16V）無效；
更換芯片 VCC 濾波電容（47μF/50V）后，熱機電壓穩定在 4.9V，故障消失。
原因：VCC 濾波電容 ESR 增大，導致芯片供電不足保護重啟。
案例 3：背光一亮即滅
現象：開機瞬間背光閃一下即黑屏，手電照有圖像。
排查：
測背光升壓輸出：瞬間升至 35V 后跌至 0V；
查過流檢測電阻（0.1Ω）阻值變?yōu)?0.5Ω（標稱 0.1Ω）；
更換該電阻后，背光恢復正常；
檢查燈條接口無氧化，確認無燈珠短路。
原因：過流檢測電阻阻值漂移，觸發保護電路。
威綸觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
