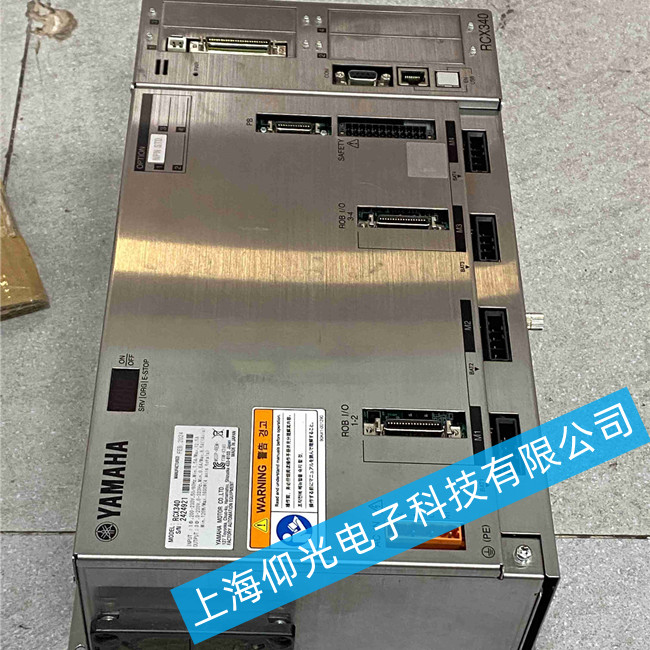

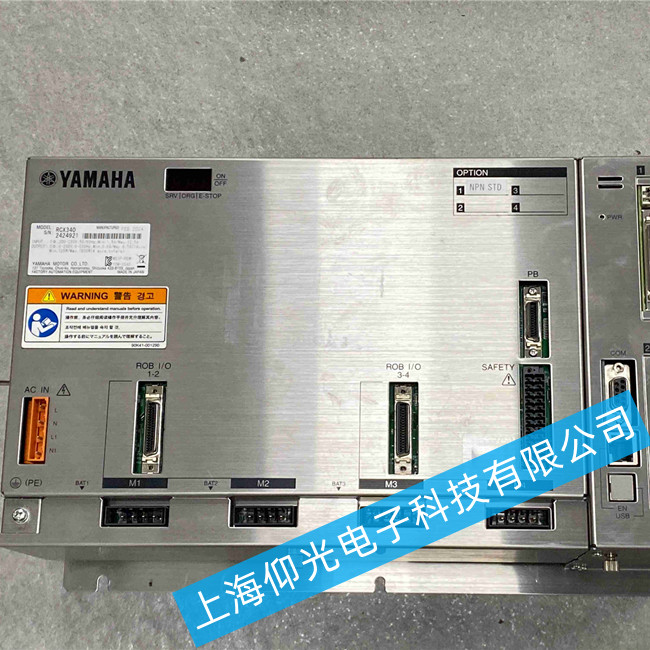

雅馬哈控制器維修：RCX340 報警故障排查與修復實戰
典型報警場景與現場排查流程
1. 電源類故障：無法上電或頻繁重啟
現象：
控制柜前面板 PWR 燈不亮，或閃爍后熄滅；
觸摸屏無顯示，風扇不轉；
偶爾能啟動但運行中突然掉電。
常見原因：
外部供電電壓波動（低于 200 V 或高于 240 V）；
電源線插頭松動、斷路器跳閘；
內部電源模塊電容鼓包、開關管擊穿；
主板 DC-DC 電路短路（如 I/O 板負載異常）。
排查步驟：
斷電后測量進線電壓，確認在 200–240 V 范圍內，且零/地線可靠；
檢查斷路器容量（通常 10–16 A）是否匹配，無過載跳閘；
斷開所有外部負載（機器人電機、外圍設備），僅保留控制器本體上電：
若仍不啟動，重點查電源模塊輸出（DC 24 V/5 V）；
若恢復正常，逐路接入負載，定位短路軸或設備；
打開機箱（務必斷電 5 分鐘以上，注意高壓電容殘余電壓），觀察電源板有無燒焦、電容鼓包；
對疑似故障電源模塊，建議送修或更換整板，避免自行更換功率器件后帶載不良。
提示：頻繁插拔電源插頭或關機后立即重啟，易產生浪涌沖擊，加速電源模塊老化
雅馬哈控制器維修處理流程：
手動釋放抱閘（先支撐機械臂�。�，檢查各軸轉動是否順暢，有無異響；
卸下末端工具，空載運行程序，若報警消失則說明負載超限；
測量電機繞組電阻（UV、VW、UW 應平衡），排查電機燒毀；
交換驅動板軸號（如將 J1 電機接至 J2 驅動口）：
若報警跟隨電機走 → 電機或編碼器故障；
若報警留在原軸 → 驅動板或主板該軸通道問題；
必要時更換伺服驅動單元。
雅馬哈伺服驅動器維修：模塊炸，帶不動負載，主軸準備未緒，無使能，使能不上，驅動器未使能，編碼器報警故障，主軸驅動模塊報警，輸出電壓低，紅色燈亮，無顯示，缺相,輸出控制點壞，使能不正常，報故障，不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行,Z軸報警，X軸無法使能，Y軸短期內驅動故障維修，驅動電機變頻器出錯，軸伺服故障，伺服電機不轉等等故障維修。
