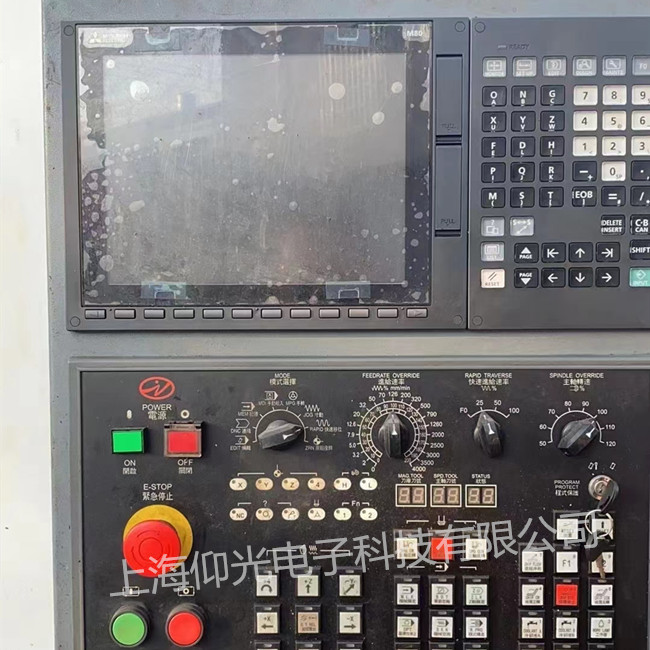

三菱M520系統CRT顯示部分系統硬件報警維修分析
以下幾種:
1)報警信息Parity error(存 儲器報警)。表示QX611-1模塊的DRAM或QX42內的SRAM異
常�？赡艿脑蚴�:電池電壓不足; QX084不良或存儲模塊不良。
2)報警信息Buserror(總線報警)。引起本報警的原因有:
①模塊故障，如: CPU、CRTC、DIO模塊內部存在故障或安裝不良。
②電源、信號電纜受到干擾，引起報警電路動作。
③S/W出現不正確的地址和存取，可能的原因是S/W版本不正確。
3)報警信息Zero divide 除法運算式中出現除數為零的情況，此時需確認S/W清單。
4)報警信息WATCH DOG error。系統監控報警，此時系統動作停止。引起報警的原因有多
種，常見的有:
①CPU模塊不良。
②電源模塊不良，可能是直流輸出異常，可檢查QX084模塊的CPD03確認。
③外部干擾。
④S/W變更。
5)報警信息Ilelgal exception表示發生非法故障，其起因同WATCH DOG errors .
6)報警信息Z07(CRT單元報警)。它表示QX81上ROM出現報警�？赡艿脑蛴�:
①Q(mào)X81不良。
②ROM不良。
③ROM中內容不正確。
④QX084的DC5V輸出異常，這可以通過檢查QX084的CPD03確認。
7)報警信息Z11(RAM異常)。通常是由于QX611-1或QX084模塊不良引起的。
8)報警信息Z51(EEROM異常)。引起這一報警的原因主要有:
①Q(mào)X611-1中的EEROM不良。
②QX611-1模塊不良。
③QX084模塊不良。
9)報警信息Z52(電池電壓不足)。當電池電壓不足2.6V時發生本報警�？赡艿脑蛴�:
①電池已到壽命。
②電源模塊不良。
③QX42、QX611-1、 QX522、 QX524、 QX571 等模塊的不良，有時也會引起本報警。
10)報警信息Z53(過熱)。當CNC單元的CPU QX611-1模塊溫度達到(70土5)C或操作面板的
QY201模塊溫度達到(70+5)C時，將產生本報警。引起報警的原因可能是環境溫度過高或風機不良。
11)報警信息Z55(DIO模塊的24V異常)。引起本故障的原因主要有:
ODIO模塊無24V電源。
②機床側的24V負載發生短路。
③機床側的輸入、輸出接口模塊不良。
12)報警信息Z10(QX42模塊的SRAM異常)。表示加工程序存儲器模塊(QX42)出現異常�？�
能的原因是電池報警或QX42模塊不良。
