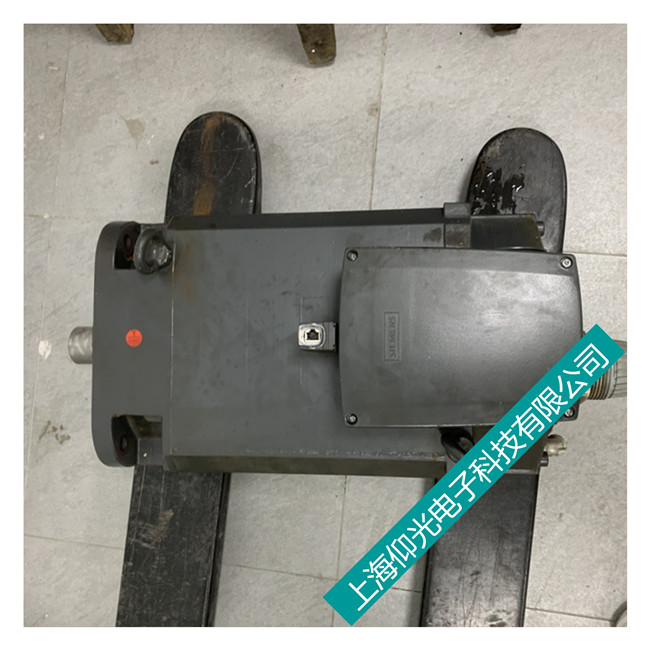

西門子伺服電機報警F32110故障維修
F32110 (N, A)編碼器2:串行通訊故障
信息值:故障原因:%1 bin
信息類別:位置/轉速實際值錯誤或缺少(11)
驅動對象: HLA, SERVO, SERVO. AC, SERVO_ I AC, VECTOR, VECTOR AC, VECTOR I AC
組件:編碼器2.傳播:. LOCAL .
反應: Servo: OFF1 (IASC/DCBRK, OFF2, OFF3,無)
Vector: OFF1 (IASC/DCBRK, OFF2, OFF3,無)
Hla: OFF1 (OFF2, OFF3,無)
應答:封鎖脈)沖
原因:在編碼器和信號轉換模塊之間的串行通訊記錄傳輸出錯。
故障值(r0949, 二進制) : .
位0:在位置記錄中的報警位。
位1:數據線上錯誤的靜止電平。
位2:編碼器未應答(沒有在50毫秒內提供起動位)。
位3: CRC故障:編碼器記錄中的校驗和與數據不匹配。
位4:編碼器應答錯誤:編碼器錯誤地理解了任務或者無法執行該任務。
位5:串行驅動器中內部故障:要求一個非法模式指令。
位6:循環讀取時超時。
位7 :緩存器通訊超時。
位8:記錄太長(例如>64位)。
位9 :接受緩沖區溢。
位10:重復讀取時框架出錯。
位11:奇偶校驗錯誤。
位12:單穩態觸發器時間內,數據電纜電平錯誤。
位13:數據線錯誤。
位14:寄存器通訊出錯。
位15 :內部通訊錯誤。
注釋:
涉汲EnDat 2.2編碼器時,該故障值的含義在F3x135 (x= 1, 2, 3)中說明。
處理:故障值位0= 1:
. 編碼器損壞。F31111可能會提供更多的細節。
故障值位1 = 1:
. 錯誤的編碼器類型/更換編碼器或者編碼器電纜。
故障值位2= 1:
-錯誤的編碼器類型/更換編碼器或者編碼器電纜。
故障值位3 = 1:
. 確保EMC ,電纜屏蔽層接地,更換編碼器或者編碼器電纜。
故障值位4 = 1:
. EMC/為電纜屏蔽層接地,更換編碼器或者編碼器電纜,更換編碼器模塊。
故障值位5=1:
. EMC/為電纜屏蔽層接地,更換編碼器或者編碼器電纜,更換編碼器模塊。
故障值位6= 1:
-在編碼器模塊上執行固件升級。
故障值位7 = 1:
-錯誤的編碼器類型/更換編碼器或者編碼器電纜。
故障值位8= 1:
- 檢查參數設置(p0429.2)。.
故障值位9= 1:
. EMC/為電纜屏蔽層接地,更換編碼器或者編碼器電纜,更換編碼器模塊。
故障值位10= 1:
- 檢查參數設置(p0429.2, p0449)。
故障值位11 = 1:
-檢查參數設置(p0436)。
故障值位12= 1:
-檢查參數設置(p0429.6)。
故障值位13 = 1:
-檢查數據線。
故障值位14= 1:
-錯誤的編碼器類型/更換編碼器或者編碼器電纜
