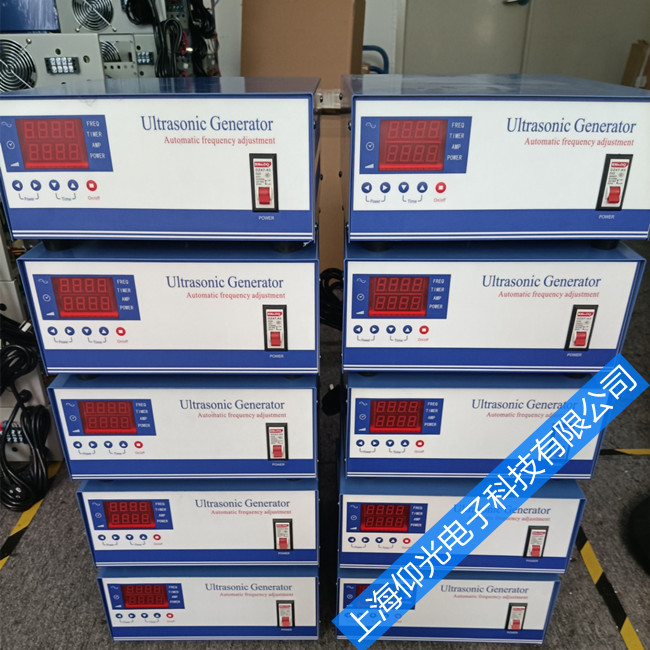

超聲波發生器百科：
超聲波發生器，又稱超聲波驅動電源、電子箱、超聲波控制器，是大功率超聲系統的重要組成部分。超聲波發生器作用是把市電轉換成與超聲波換能器相匹配的高頻交流電信號，驅動超聲波換能器工作。大功率超聲波電源從轉換效率方面考慮一般采用開關電源的電路形式。
超聲波電源分為自激式和它激式電源，自激式電源稱為超聲波模擬電源，它激式電源稱為超聲波發生器。
超聲波發生器維修檢測方法及故障：
一、超聲強度變?nèi)酢?/span>
1.用頻率表測量主機頻率是否在正常頻率范圍內，一般28K的震子為27—31K，40K的震子為39—41K。如果差別太大，可通過調節主板上的頻率調節電位器來恢復。
2.觀察電流表的電流大小，如果電流比額定電流過小，首先應檢查超聲波震板是否有損壞，例如震子脫落，震子晶片破裂，粘結膠水開裂等，連接導線是否有短路等。一般情況下，如果電流下降不多或基本沒有下降，而聲音又正常，但是超聲強度下降比較厲害，則很可能是震子粘結膠水開裂，其判斷方法為；觀察震子與鋼板連接處的膠水涂層，正常情況下應該是光滑的表面，如有細小裂痕則很可能是膠水已開裂，此時應該把震子取下重新粘結，如電流下降比較厲害，則主要檢查是否有連接導線斷路或震子晶片片裂。
3.一般工作電壓，清洗對象，水溫高低及清洗液的種類等都會對超聲強度有影響，特別是在劇烈攪動時，超聲會減弱，數十秒鐘才能恢復，注意使用方法。
二、有超聲，但功率不能調節。
1.檢查可控硅是否短路，是則更換，否則檢查下一步。
2.檢查三極管T5是否損壞，是則更換。
三、無超聲，電源開關指示燈亮，風機運轉正常。
1.將輸出電纜線取下，打開電源，把功率調到最大，用萬用表交流1000V檔，測量輸出端的電壓，一般為1000V左右。如果有電壓，說明發生器沒問題，插上輸出電纜線，檢查第⑤步，如果沒有電壓，檢查下一步
2.用萬用表直流1000V檔，測量主電容或整流橋輸出正負兩端，是否有300V左右，沒有電壓則檢查第④步，有電壓檢查下一步。
3.用萬用表交流20V檔測量D1（頻率測量二極管）應有10V左右，如果沒有電壓，更換IC1模塊。四、無超聲，電源開關指示燈不亮，風機不轉。1.檢查電源開關(如圖1)是否損壞，是則更換電源開關，否則檢查下一步。
2.檢查風機是否損壞，是則更換風機。
五、無超聲，電源開關指示燈無顯示，風機運轉正常。 1.檢查整流橋(如圖6)是否損壞。方法為：把指針萬用表調到×10K擋，黑表筆接整流橋正極，紅表筆分別接AC端兩引腳是否導通，是則更換整流橋，否則檢查下一步。 2.檢查主電容(如圖6)是否損壞，是則更換電容。 3.檢查功率管是否損壞。方法為：把指針萬用表調到×10K擋，黑表筆接功率管的2腳，注意事項: 1.請將機器放置于干燥通風處，機器后部距離遮擋物大于30mm以便散熱， 2.出現工作異常時請與維修工作人員聯系，切勿隨便開蓋，以免造成傷害。咨詢熱線：15800396882 微信同號！
