一、ABB變頻器報1007故障點識別

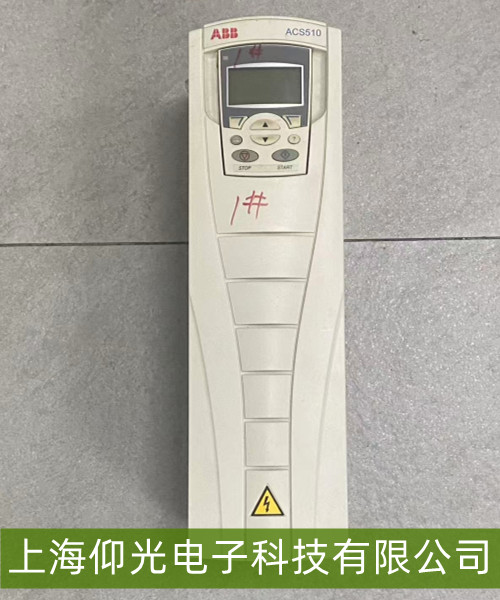

ABB ACS510、ACS550、ACS800 系列變頻器 1007 故障代碼，全稱 PAR FBUSMISSING，釋義為總線參數配置不匹配、通訊缺失報錯。變頻器上電自檢時校驗控制源與通訊參數，參數邏輯矛盾直接彈出 1007 告警，設備無法啟動運行。故障分為兩種場景：新機調試上電立刻報錯，多為參數設置邏輯沖突；設備改程序、更換通訊板后間歇告警，多為通訊卡接觸不良、參數未同步保存。
故障集中三大點位：變頻器總線通訊板、控制參數組、主控板通訊檢測回路。該故障屬于軟件參數類告警，極少直接損壞功率硬件，但持續報錯會導致設備停機停產，不可反復盲目修改參數。
二、故障根源拆解
控制源與通訊協議參數不匹配
設備將外部命令源參數 1001 設置為通訊控制（數值 10），但通訊協議選擇參數 9802 保持默認 0（未啟用總線協議），兩者邏輯沖突，直接觸發 1007 報警。部分現場混用面板、端子、總線多模式控制，參數未統一切換，保存后重啟立刻報錯。
通訊硬件與接線異常
加裝 Profibus、Modbus 總線卡后，通訊板插槽松動、針腳氧化，主控識別不到總線模塊；總線通訊線纜短路、終端電阻缺失，通訊回路異常，參數校驗失��；控制柜震動造成通訊排線虛接，斷電重啟后偶發告警。
參數拷貝、恢復出廠引發紊亂
整機恢復出廠設置后，舊程序總線參數未同步清空；多臺設備拷貝參數時，將帶總線控制的參數導入無通訊卡機型；參數鎖未解鎖直接修改總線參數，設置無法保存，每次上電校驗報錯。
三、分層維修實操方案
（一）參數邏輯修正，快速消除告警
解鎖參數修改權限，核對核心兩組參數。若無需總線控制，將 1001 外部命令改回端子 / 面板模式；若要總線運行，把 9802 對應通訊協議（Modbus/Profibus）開啟，兩組參數邏輯保持統一，保存參數斷電重啟測試�？截悈翟O備需單獨清空總線相關參數，避免跨機型參數沖突。
（二）總線通訊硬件接線排查
斷電放電后拆下變頻器蓋板，拔出總線通訊卡，擦拭插槽針腳重新插緊固定；檢查總線屏蔽線纜有無破皮、短路，兩端加裝匹配終端電阻；強弱電分開布線，減少電磁干擾造成的通訊識別異常；通訊卡損壞直接更換同型號總線模塊。
（三）主控板通訊電路深度檢修
調整參數、更換通訊板依舊報 1007，判定主控板通訊檢測電路故障。拆機檢查通訊插槽焊盤，補焊脫焊點位；測量主板通訊供電電壓，更換老化濾波電容；使用調試軟件 DriveWindow 讀取參數校驗日志，修復內部參數存儲異常；維修完成后重新下載適配參數，空載上電半小時無告警再接入生產線。
