一、故障點定位

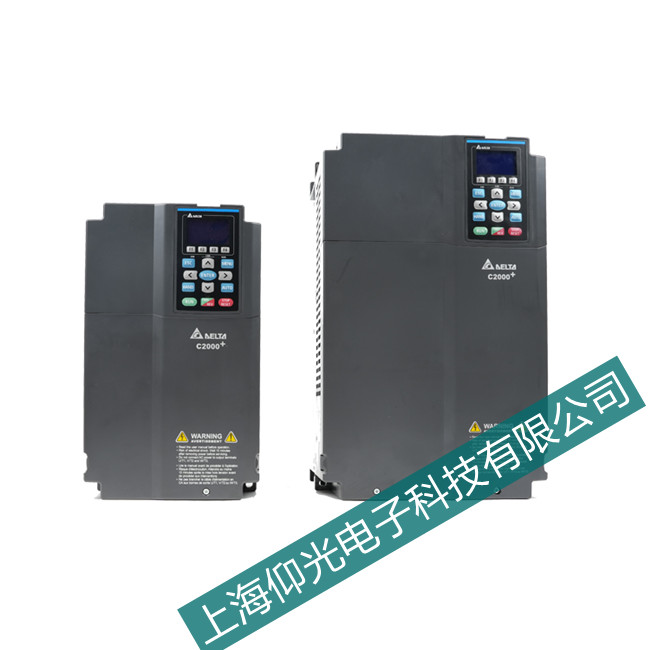

臺達變頻器OC報警，為輸出瞬時過流保護，是設備最常見的硬性故障。變頻器檢測到輸出電流瞬間超出額定閾值，即刻停機鎖機，規避功率模塊燒毀風險。故障核心鎖定輸出線路、電機本體、機械負載、參數設置、驅動硬件五大區域。上電即報，多為線路短路或模塊擊穿；加速時報，多為參數過激、負載沖擊；運行間歇報警，多為機械卡滯、線路虛接；反復復位無效，多為內部檢測電路損壞。該故障響應速度快，若不及時根治，極易造成變頻器不可逆損壞。
二、臺達變頻器OC故障原因分析
線路短路與接觸不良是首要誘因。變頻器U/V/W輸出線纜絕緣老化、破損，引發相間或?qū)Φ囟搪罚唤泳�端子松動、氧化虛接，運行中產生電弧，造成瞬時電流飆升；線纜拖拽磨損、線芯外露，觸發突發過流保護。
電機與機械負載異常頻發高發。電機繞組匝間短路、絕緣受潮擊穿，運行電流急劇超標；電機軸承卡死、轉子堵轉，負載阻力驟增；生產設備卡頓、異物卡滯，或長期超重負載運行，超出變頻器輸出承載范圍。
參數設置不合理極易誤觸發。加減速時間設置過短，啟停瞬間電流沖擊超限；轉矩提升參數過高，低速運行時電流過載；變頻器與電機功率不匹配，參數適配失衡，導致電流失控。
硬件故障為深層隱患。變頻器IGBT功率模塊擊穿、老化導通異常；電流檢測互感器、采樣電路漂移失效，出現誤報過流；驅動板元件虛焊、損壞，導致輸出電流紊亂。
三、維修處理角度
維修遵循先外后內、先簡后繁、先空載后帶載原則，分步排查根治。首先斷電驗電，全面檢查輸出動力線纜，測量相間、對地絕緣電阻，更換破損線纜，緊固氧化松動端子，杜絕短路隱患。其次脫離負載空載試機，排查故障源，手動盤動設備，清理機械異物、卡頓故障，檢修電機軸承與繞組，絕緣不良及時維修或更換電機。
隨后優化運行參數，適當延長加減速時間，調低轉矩提升參數，匹配電機額定功率，消除瞬時電流沖擊。最后檢測變頻器硬件，用萬用表測量IGBT模塊導通狀態，排查采樣電路、驅動板元件，更換擊穿、老化配件，修復虛焊故障。維修后空載試運行30分鐘，再帶載運行1小時，無OC報警、電流平穩即可投入使用。
結語
臺達變頻器OC報警本質是瞬時電流超限保護，核心誘因集中在線路故障、負載異常、參數失配與硬件老化。精準排查外部線路與機械工況，優化參數、檢修硬件，同時做好日常線纜巡檢與參數校準，可徹底杜絕故障復發，保障設備穩定運行。
