一、故障點定位

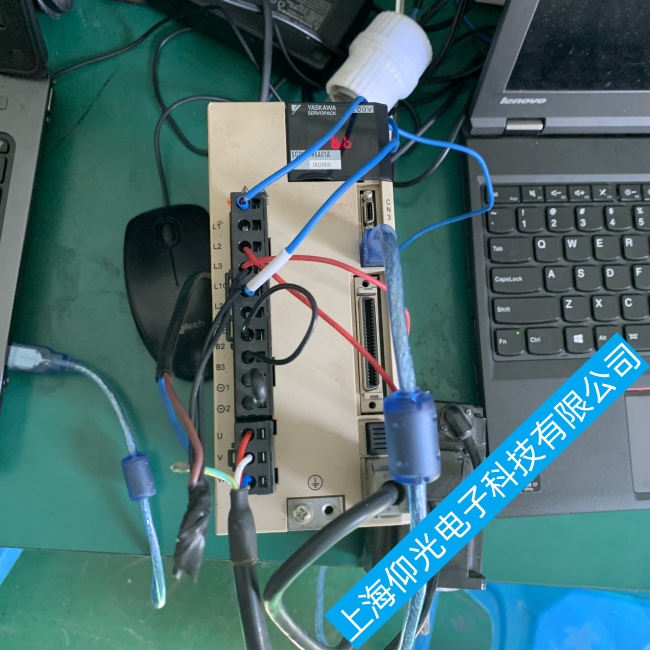

安川伺服驅動器A10（A.10） 為過電流 / 散熱器過熱保護報警，常見于 SGDV、SGDM、SGD7S 等系列。故障核心鎖定功率模塊（IGBT）、電機動力回路、負載機械結構、散熱系統四大區域。典型表現：上電即報，多為 IGBT 擊穿、動力線短路；運行中突發報警，多為負載卡死、散熱風扇停轉；高速 / 重載時觸發，多為加速過急、轉矩參數不當；重啟后短時復發，多為散熱不良或電流檢測電路異常。該故障觸發驅動器緊急停機，防止功率模塊與電機燒毀，是伺服系統的核心安全屏障。
二、故障原因分析
動力回路短路或絕緣劣化是首要誘因。電機 U/V/W 動力線破損、老化，導致相間短路或?qū)Φ芈╇�；接線端子松動、氧化燒蝕，造成接觸電阻過大、電流驟增；電機繞組絕緣老化、匝間短路，運行中電流超限觸發保護。
負載機械卡滯或過載為最常見外因。絲杠、導軌、軸承卡死或異物堵塞，電機負載驟增；聯軸器錯位、齒輪箱磨損，傳動阻力異常；選型偏小，長期負載超額定值，導致持續過流。
散熱系統失效誘發過熱保護。散熱器積塵油污堵塞風道，散熱效率驟降；散熱風扇老化、卡滯或燒毀，無法散熱；環境溫度過高、安裝空間狹小，熱量積聚，觸發過熱報警。
參數設置不當與電源異常為隱性誘因。加速時間過短、轉矩限制過大，啟動沖擊電流超限；電源電壓不穩、缺相，導致電流失衡；頻繁啟停，動態制動器繼電器熔化，引發過流。
驅動器硬件損壞為深層原因。IGBT 功率模塊長期過熱、過壓擊穿；電流檢測電阻、光耦老化，采樣異常誤報；主板虛焊、元件燒蝕，導致控制回路故障。
三、安川伺服驅動器維修處理角度
檢修遵循先外后內、先機械后電氣、先易后難原則，快速定位修復。第一步排查動力回路與電機。斷電后檢查動力線外皮、端子，緊固接線；用萬用表測 U/V/W 相間及對地電阻，排查短路與絕緣；拆開電機檢查繞組，無異常則更換線纜重試。
第二步檢查負載機械與傳動。手動盤車確認絲杠、導軌無卡滯；檢查聯軸器、齒輪箱，修復磨損錯位部件；減輕負載或更換大功率電機，匹配設備需求。
第三步檢修散熱系統與環境。斷電清理散熱器灰塵油污，確保風道暢通；檢查散熱風扇，損壞則更換；改善通風，降低環境溫度，保證驅動器周圍≥10cm 散熱空間。
第四步優化參數與電源。延長加速時間、合理設置轉矩限制；檢查三相電源電壓、相序，排除缺相與不穩；避免頻繁啟停，保護制動繼電器。
第五步檢測驅動器硬件。若以上排查無效，拆機檢查 IGBT 模塊、電流檢測電阻、光耦及主板；補焊虛焊點、更換損壞元件，修復后空載測試。
維修完成后，空載運行 30 分鐘無報警，帶載運行 2 小時電流、溫度正常，即可投入生產。
結語
安川伺服驅動器A10故障本質是過電流與過熱雙重保護觸發，核心誘因集中在動力回路短路、負載卡滯、散熱失效、參數不當、硬件損壞。日常維護需定期緊固接線、清理散熱部件、檢查機械傳動、合理設置參數，可有效規避故障，保障伺服系統穩定運行。
